8 Relais Reed

Documents disponibles :

Page de la carte fille Relais Reed sur notre boutique : 8 Relais basse puissance

Cette carte fonctionne en conjonction avec une carte de Commande Tout ou rien.

  • 32 Actionneurs Midi PWM / Tout ou Rien
  • 8 Actionneurs Midi PWM / Tout ou Rien
  • 8 Actionneurs HD Midi PWM
  • 8 Actionneurs DMX PWM / Tout ou Rien
  • ZIP 2.

I - Connectique et branchements

reed1

1 - Connecteur pour câble en nappe 20 fils

Ce connecteur permet de relier cette carte périphérique à la carte de Commande tout ou rien (carte de Commande 8 ou 24 Actionneurs). Un détrompeur garantit l'impossibilité d'inversion de la nappe.

2 - 8 Borniers de Sortie

Ces connecteurs sont directement reliés aux contacts du relai sur la carte. Ils sont utilisés pour piloter l'actionneur ou l'interrupteur que l'on veut contrôler en On/Off. Les fils doivent être dénudés proprement au bout sur 5 mm avant d'être vissés dans les plots des borniers.

Chaque bornier a 2 plots : un pour chaque côté de l'interrupteur à piloter. Il n'y a pas de sens de branchement.

Quand le relai est actionné, le contact se fait entre les deux plots, sinon le courant ne passe pas. Attention, ce fonctionnement dépend de la configuration de la carte de Commande si celle-ci possède une option d'inversion (carte 8 Actionneurs). En effet si la carte est configurée en inverse, l'activation du relai ouvre le contact entre les deux plots.

II - Exemples d'applications

1 - Types d'actionneurs pilotables

a) Boutons

Il est possible de remplacer le bouton d'une télécommande, d'un lecteur audio, ou d'un autre appareil par un relai. Ces boutons peuvent avoir des fonctions de configuration de l'appareil (volume, chiffre d'une télécommande, etc) ou servir à démarrer /arrêter la machine. La fonction précédemment réalisée par le bouton devient alors commandable par la carte Relais. Généralement, il n'est pas nécessaire de laisser le relai actionné en permanence, l'appui sur le bouton étant simulé par une activation de courte durée du relai.

b) Appareils alimentés en basse tension

Typiquement, un relais s'intercale sur le câble secteur d'alimentation d'un appareil et lui fournit un interrupteur commandé. Pour que le système fonctionne, l'appareil doit démarrer lorsqu'il est alimenté. S'il est nécessaire d'appuyer sur un bouton pour allumer cet appareil, voir le cas a). Il est nécessaire dans ce cas de laisser le relai activé en permanence lorsque l'appareil doit être en marche.

Attention, ces relais ne sont pas compatibles avec le secteur (220 – 240 V), ils servent à piloter des actionneurs alimentés en basse tension (de 3 à 100 V).

2 - Comportements possibles avec des relais Reed

Un même relai peut être utilisé pour établir un contact (le courant passe) ou rompre le contact (le courant ne passe plus).

3 - Schémas

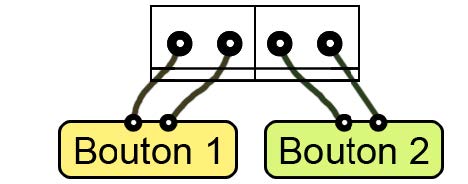

a - Interrupteur commandé / Coupure commandée

reed2

Si le bouton à remplacer établit un contact lorsque l'on appuie dessus, on utilise le montage de gauche : on connecte les fils du bouton sur les plots de la sortie. L'activation du relai mime l'appui sur le bouton.

Si le bouton à remplacer rompt un contact lorsqu'on appuie dessus, on utilise le même montage et on le pilote en inverse.

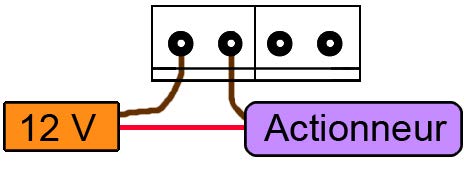

b - Interrupteur simple avec un actionneur basse tension (un relai / un actionneur)

reed3

L'actionneur peut être une lampe de n'importe quel type, un moteur ou tout système électrique que l'on veut
piloter directement en On/Off. Le courant consommé doit être inférieur à 0,5 A. S'il est supérieur, ou si la tension d'alimentation est supérieure à 100 V, il faut utiliser une carte Relais 220V 1RT ou 2RT.

Le relai doit être placé sur l'un des fils d'alimentation.

Précautions d'emploi

Les précaution d'emploi sont détaillées ici.
