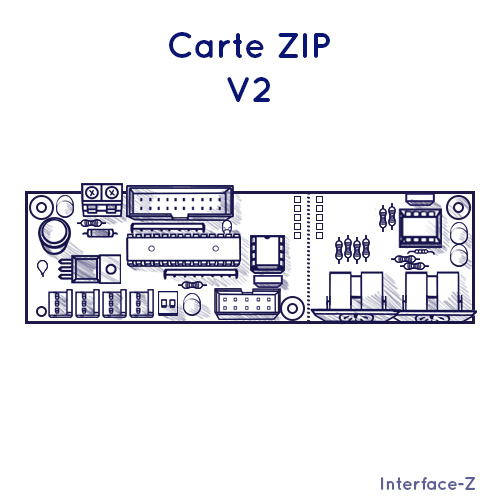

Carte ZIP 2

Documents disponibles :

Z Interpréteur de Patch

Page de la carte sur notre boutique : ZIP 2

La ZIP 2 permet de brancher des capteurs et des actionneurs : éclairages, moteurs à courant continu, électroaimants, relais...

La ZIP 2 est une carte aux nombreuses fonctionnalités :

  • Carte autonome programmable avec un patcher Max : Gestion de capteurs et pilotage d'actionneurs sans ordinateur

    • Gestion d'installations interactives : compatible avec tous les capteurs standard 5V
    • Gestion d'installations automatiques
    • Gestion d'asservissement d'actionneurs avec capteurs proprioceptifs
    • Possibilité de brancher des cartes capteurs (interfaces pour capteurs simples ou capteurs Midi directs) sur l'entrée Midi pour ajouter des capteurs supplémentaires
    • Possibilité de brancher des cartes actionneurs (servomoteurs, Dodéca, 32 actionneurs, Ana Out...) sur la sortie Midi pour piloter des actionneurs différents
  • Fonctionnement mixte : communication Midi avec un ordinateur et gestion locale et réactive d'une partie du code

    • prétraitement des capteurs en ZIP autonome et envoi du résultat de l'analyse à l'ordinateur
    • Fonctionnement mixte : envoi d'un ordre de commande d'action depuis l'ordinateur vers une ZIP contenant le code de comportement en sortie (animations, vague sur plusieurs sorties, comportement interactif...)
  • Carte capteurs + actionneurs Midi utilisée avec un ordinateur

    • 4 entrées capteurs analogiques + 4 boutons / 8 sorties actionneurs PWM, à brancher sur une carte fille actionneurs

Documents disponibles

Documentation détaillée : carte-zip2.pdf
Branchements et surtout détail des objets Max compatibles pour la programmation de patchs téléchargeables dans la carte ZIP.

ZIP2.zip : Patchs de gestion du téléchargement dans la ZIP, objets externes dédiés à la ZIP, patchs de test.

Précautions d'emploi

Les précaution d'emploi sont détaillées ici.
