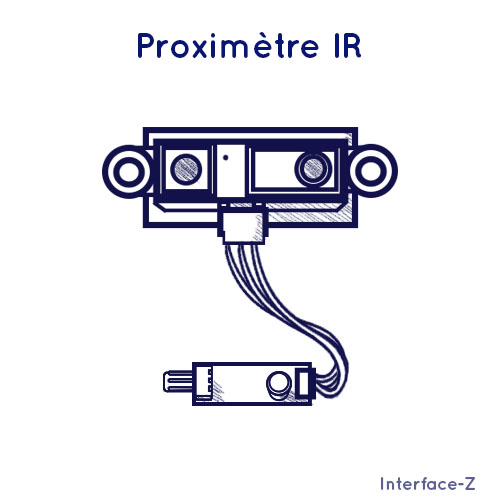

Proximètre infrarouge

Télémètre à triangulation optique

Le proximètre est un capteur de proximité. Il fonctionne entre 10cm et 80cm mais il existe également des proximètres plus puissants avec une portée pouvant aller jusqu'à 5.5m.

I - Connectique

  • Connecteur 3 points à verrouillage standard Interface-Z.
    Ordre des fils sur le connecteur, quand celui-ci a le détrompeur vers le bas : à gauche la masse, au milieu le 5V, à droite le signal analogique.
    Ce capteur peut se connecter par exemple sur un module « 8 entrées analogiques » ou « 1 analogique ».

II - Mise en oeuvre informatique

Dans un logiciel comme Pure-Data, pour observer les données, il faut fabriquer un registre à décalage et mettre les sorties sur des sliders.
On visualise le signal qui évolue au cours du temps en réglant par exemple le potentiomètre de débit sur le module « 8 analogiques », ou on l'échantillonne avec un métronome.

La courbe montre la détection de distance utilisable avec ce capteur. Il ne faut pas l'utiliser en-deça de 10 cm car les signaux redescendent vers 0 et risquent de provoquer une confusion avec les signaux provenant de distances entre 10 et 80 cm.

III - Précautions d'emploi

Vous pouvez trouver les précautions d'emploi ici.
