Action / Cartes filles

Carte 8 Relais 220 V
1RT

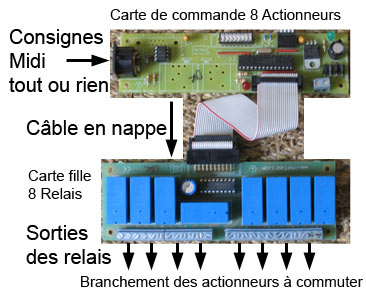

Cette carte permet de piloter des relais 220 Volts. Il s'agit d'une carte fille dépendant d'une carte de commande principale. Un relai est comme un interrupteur : il permet une commutation entre la position allumée et la position éteinte d'un bouton, d'un appareil, ou bien entre deux appareils.

Il s'agit pour cette carte de relais mécaniques, dont l'avantage par rapport aux relais statiques est une réelle isolation électrique, l'inconvénient étant le cliquètement.

Applications

Remplacement de bouton

Tout appareil ou tout actionneur commandé par un interrupteur peut être contrôlé par un relai en marche/arrêt.

Il est possible de remplacer le bouton d'une télécommande, d'un lecteur audio, ou d'un autre appareil par un relai. Ces boutons peuvent avoir des fonctions de configuration de l'appareil (volume, chiffre d'une télécommande, etc) ou servir à démarrer / arrêter la machine. La fonction précédemment réalisée par le bouton devient alors commandable par la carte Relais.

Cette fonction est aussi gérée par la carte 8 Relais Reed.

Ajout d'un interrupteur sur l'alimentation

Pour piloter un actionneur sans remplacer un bouton par un relai, ce dernier s'intercale sur le câble secteur d'alimentation et forme un interrupteur commandé. Pour que le système fonctionne, l'appareil doit démarrer lorsqu'il est alimenté.

Les relais permettent de plus de piloter en On/Off des appareils qui ne supporteraient pas d'être sous-alimentés, c'est-à-dire pilotés en gradation par un dimmer.

-> Pilotage de lampes : petites ampoules, guirlandes, halogènes, lampes de bureau, projecteurs, tubes néon, tubes fluo...
-> Pilotage de moteurs à courant continu en marche/arrêt ; en combinaison avec une carte 8 Transistors de puissance, inversion du sens de rotation et contrôle de vitesse.
-> Pilotage de moteurs alimentés par le secteur en alternatif.
-> Détournement de certaines télécommandes infrarouges.
-> Contrôle d'écrans, TV, haut-parleurs, ventilateurs ...

Exemples en art

"Black Sound" et "Boustrophédon" de Cléa Coudsi et Eric Herbin, installations plastiques et sonores.

Connectique et fixation

- Connecteur pour câble en nappe, pour relier à la carte de commande. TOUJOURS DEBRANCHER l'alimentation de la Carte de Commande avant de brancher ou débrancher ce câble.

Pour chaque relai présent sur la carte :
- Sortie 3 voies A/B/c : NC / NO / point commun
(Normally Close / Normally Open / commun).

- 4 emplacements de fixation, aux angles.

Caractéristiques techniques

Alimentation 12 V : fournie par le câble en nappe relié à la carte de commande.

Ces modules Relais obéissent à des Note On de vélocité 0 ou 127. La carte de Commande 8 Actionneurs Tout ou rien / Gradation doit ètre configurée en Tout ou rien pour ces relais.

Possibilités de branchements :
- Interrupteur commandé / Coupure commandée
- Interrupteur simple avec un actionneur (un relai / un actionneur)
- Interrupteur simple avec deux actionneurs différents (un relai / deux actionneurs)

Autres types de Relais disponibles à notre catalogue :
- Relais 2RT
- Relais Reed.

Compatibilité et pilotage

Afin de s'adapter à tous les types d'utilisation, le module 8 Relais est pilotable depuis votre ordinateur (PC ou Mac) par tous les logiciels capables de communiquer en Midi / DMX / RS-232, par exemple : Max, Pure-Data, Isadora, Usine, Processing, VVVV, Director (avec plug-in), etc.

Documentation et ressources

Attention au running status en Midi.

Tarifs

- Carte 8 Relais 1RT
      55 Euros sans boîtier
      41 Euros kit complet

- Carte de commande commune
      45 Euros sans boîtier
