8 Transistors Haute Puissance (14A)

Ce montage permet de piloter des transistors haute puissance, c'est-à-dire de piloter des appareils dont le fonctionnement évolue quand on change leur tension d'alimentation. Il s'agit d'une carte périphérique dépendant d'une carte de commande tout ou rien principale.

Son fonctionnement est identique à celui du module 8 Transistors Basse Puissance, mais les actionneurs peuvent ètre plus puissants : projecteurs découpes halogènes 12 V, gros moteurs d'essuie-glace, électro-aimants puissants ...

Le voltage maximal supporté en alimentation d'actionneurs est de 48 V. Chaque sortie supporte jusqu'à 14 Ampères. On ne peut pas commander des appareils alimentés en 220 Volts avec ce module.

La puissance nécessaire pour un actionneur se calcule avec la formule :

Puissance = Tension d'alimentation x Courant.

Applications

Exemples artistiques

"Les souliers" d'Arno Fabre, installation sonore, concert de trente paires de chaussures.

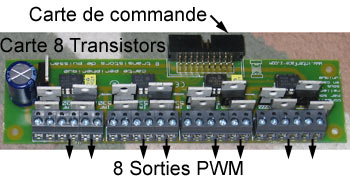

Connectique et fixation

- Connecteur pour câble en nappe 20 fils, pour liaison avec une carte de commande 8 ou 24 actionneurs Tout ou rien / Gradation
- 4 emplacements de fixation, aux angles
- 4 groupes de 6 branchements, chacun comportant deux sorties pour actionneurs (Out, deux plots par sortie) et une alimentation (avec deux branchements) commune à ces deux sorties.

Ces branchements existent en deux versions : les dominos normaux permettent de visser les fils des actionneurs directement sur la carte, alors que les borniers enfichables permettent de visser ces fils dans des dominos indépendants qui se clipsent et se déclipsent facilement sur la carte elle-même.

Documentation et ressources

Attention au Running Status en Midi.

Tarifs

- 59 euros en version kit complet
- 75 euros en version montée sans boîtier avec dominos normaux.
- 80 euros en version montée avec dominos enfichables
