Mémoriz

• Autonome
• Mémorisation d'animation
• Programmation en tout ou rien ou gradation

Ce petit module permet d'enregistrer une séquence d'animation à l'aide d'un capteur simple pour piloter un actionneur (lumière, moteur...).

N'importe quel capteur simple peut être connecté sur l'entrée analogique de cette interface : potentiomètre, bouton, mais aussi capteur de lumière, de température, de pression, ...

Existe en assortiment avec capteurs et actionneurs

Exemples d'applications

Exemples de pilotage de moteur à courant continu et de lampe basse tension.

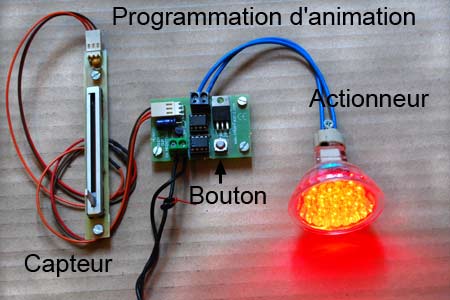

• memo-prog-sos-led : avi / mov : démonstration de programmation d'une animation lumineuse graduelle avec un potentiomètre.

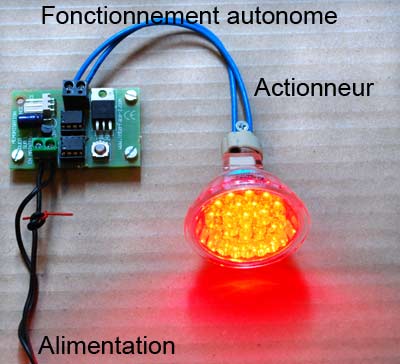

• memo-auto-sos-led : avi / mov : fonctionnement en automatique, sans capteur, de l'animation enregistrée précédemment.
• memo-auto-sos-moteur : avi / mov : avec la même animation que précédemment, la lampe est remplacée par un moteur.

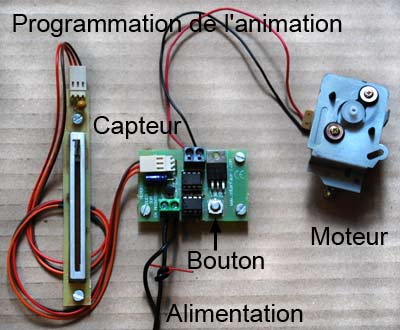

• memo-prog-moteur : avi / mov : démonstration de programmation d'une animation par moteur. Au début le moteur tourne en fonction d'un ancien programme. Ensuite il tourne en fonction des données du potentiomètre. Enfin il tourne en automation selon le nouveau programme mémorisé. Le bruit vient du bitouniou fixé sur le moteur.

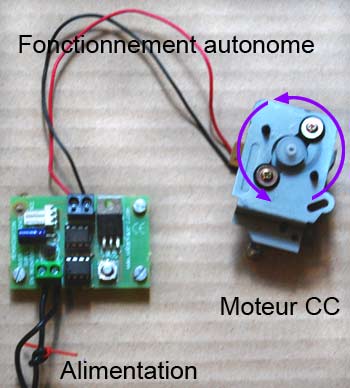

• memo-auto-moteur : avi / mov : fonctionnement en automatique, sans capteur branché, de l'animation enregistrée précédemment.
• memo-auto-led : avi / mov : avec la même animation que précédemment, le moteur est remplacée par une ampoule à LED.

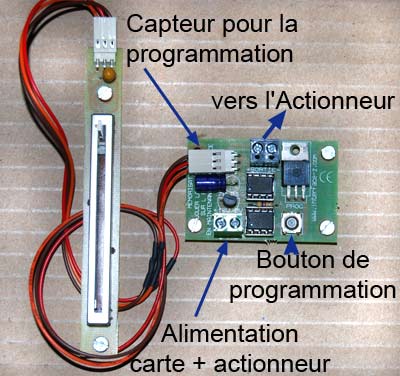

Connectique et fixation

- 1 sortie Actionneur PWM
- 1 entrée capteur analogique 3 points à verrouillage
- Connecteur d'alimentation
- 4 emplacements de fixation, aux angles.

Caractéristiques techniques

- Durée de l'animation : 15 à 20 minutes maxi.

- Taille du montage :
- Alimentation : ce module doit être alimenté en courant continu basse tension. L'alimentation est commune à la carte et à l'actionneur piloté. Elle doit donc correspondre à la tension maximale de fonctionnement de l'actionneur, au maximum de 24 V (communément 12 V). Le branchement est polarisé, il ne faut pas intervertir les deux fils d'alimentation.
- Courant maximal de sortie PWM : l'actionneur ne doit pas consommer plus de 2A.
- Résolution 8 bits, 256 pas.

Assortiment complet

Cet ensemble est destiné à tester des possibilités d'animations. Il est particulièrement adapté aux écoles pour du prototypage d'installations simples.

Il comprend :

• la carte Mémoriz montée et testée
• un potentiomètre linéaire pour des animations en gradation
• un interrupteur touche pour programmer des animations On/Off
• une rallonge pour raccorder le capteur à la carte
• un petit moteur 6V
• une ampoule à LED blanche + support à fils
• une alimentation multi-tension ajustable 500 mA

Documentation et ressources

Télécharger la documentation du module : Memoriz.pdf
Télécharger la documentation de l'assortiment : Memoriz-assortiment.pdf
En plus des documentations spécifiques de chaque montage, vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.

Tarifs

Carte Mémoriz seule :

L'alimentation n'est pas fournie car elle est spécifique de l'actionneur utilisé.

Assortiment complet :

Carte + alimentation + 2 capteurs + 3 actionneurs : 71 euros TTC
