Module 2 entrées analogiques
vers Midi

1 - Mode Deux entrées analogiques

Cette interface permet de brancher deux capteurs simples analogiques (avec branchement à trois fils) quels qu'ils soient. Elle permet aussi d'utiliser les capteurs à deux sorties tels que les dalles FSR 2 axes ou les accéléromètres deux axes.

Exemple : deux capteurs d'intensité lumineuse.

Le module "2 entrées analogiques" utilise le protocole Midi standard et envoie des messages Control Change sur le canal Midi 1. Dans cette configuration, son fonctionnement est équivalent à celui du module "1 entrée analogique" ou du module "8 analogiques/8 numériques" en mode 7 bits.

Les Control Change utilisés sont les numéros 0 et 1.

2 - Mode Mesure de sens et de vitesse de passage

Cette option est actuellement désactivée et en cours de modification car elle ne peut s'appliquer qu'à certains capteurs particuliers.

Certains modèles d'interface 2 entrées analogiques comportent un interrupteur qui permet de passer du mode analogique à ce mode passage. Il est recommandé de NE PAS BASCULER l'interrupteur lors vous utilisez des capteurs analogiques classiques.

La position de l'interrupteur pour le mode analogique est basculé à l'opposé des deux connecteurs pour capteurs. Il peut être remplacé par un strap entre les deux plots les plus extérieurs de l'interrupteur.

Exemples d'applications

Pour une installation ou une performance nécessitant très peu de capteurs, cette interface de petite taille et peu coûteuse est facile à dissimuler et à installer. Deux LDR directives permettent de créer une harpe virtuelle, deux proximètres peuvent surveiller les alentours d'une installation, une dalle FSR deux axes devient une interface de navigation, un inclinomètre deux axes peut équiper un siège, deux zones de tapis sensitif permettent une localisation simple...

Compatibilité et pilotage

Cette interface est compatible avec tout ordinateur équipé d'une entrée Midi et d'un logiciel capable de communiquer en Midi, par exemple : Max/MSP, Pure-Data, Usine, Director (avec plug-in), Isadora, Eyesweb, Arkaos, etc...

Moyennant la connectique adéquate, ce module est compatible avec les capteurs des autres fournisseurs.

Connectique et fixation

- Sortie Midi (DIN)

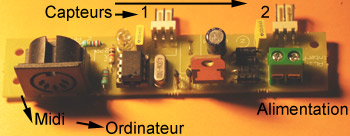

- 2 entrées pour capteur analogique 3 points à verrouillage
- Connecteur d'alimentation
- 4 emplacements de fixation, aux angles.

Documentation et ressources

Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Tarifs

          Version montée en boîtier : 64 euros
          Version montée sans boîtier : 40 euros
          Version kit complet : 28 euros
          Version kit partiel : 18 euros
