Captation / Capteurs simples

Capteurs de force / pression (FSR*)

Les capteurs FSR réagissent à la pression, donc au contact ou au poids. Ils peuvent donc être utilisés pour faire une interface tactile ou bien pour réagir à une masse. Dans ce deuxième cas, les capteurs sont incorporés dans une surface sensible car on ne peut marcher directement dessus.

Nous proposons des solutions pour ces deux types d'utilisation :

- Capteur FSR Contact/Pression - Différentes tailles et sensibilités
- Dalle FSR Posture

Capteur FSR contact / pression

Un capteur FSR simple (sans dalle) peut être utilisé pour faire une surface sensible à la pression des doigts, mais il ne faut pas marcher dessus car il est fragile et ne supporte pas une pression de plus de 10 kilos.

Nous déclinons ce capteur de pression en six versions :

- FSR carré
- FSR grand-carré
- FSR mini-rond
- FSR rond
- FSR grand-rond
- FSR long
- FSR très très long

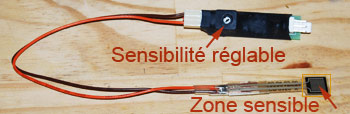

- FSR Carré :

Surface tactile de petite taille

Ce capteur de pression peut s'adapter à de nombreuses utilisations et être intégré dans toutes sortes d'installations.

Caractéristiques techniques :

Ce capteur possède un petit potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur maximale quand on appuie dessus.

Taille de l'élément sensible
Pastille : 12 mm x 12 mm / zone sensible : 10 mm x 10 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR carré : 25 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR grand-Carré :

Caractéristiques techniques :

Ce capteur possède un petit potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur minimale quand on appuie dessus.

Taille de l'élément sensible
Pastille : 45 mm x 45 mm / zone sensible : 40 mm x 40 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR grand-carré : 25 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR Mini-rond

Caractéristiques techniques :

C'est le plus petit des capteurs FSR de notre catalogue. La zone sensible peut être intégrée discrètement.

Ce capteur possède un petit potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur maximale quand on appuie dessus.

Taille de l'élément sensible
Pastille : diamètre 8 mm / zone sensible : diamètre 5 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR mini-rond : 19 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR Rond :

Surface tactile de petite taille, sensibilité accrue

Par rapport au capteur de force précedent, le FSR rond est plus sensible. Il peut capter des touchers très légers, des tapotements, des caresses. Il est très réactif aux effleurements.

Caractéristiques techniques :

Ce capteur possède un petit potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur maximale quand on appuie dessus.

Taille de l'élément sensible
Pastille : diamètre 19 mm / zone sensible : 15 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR rond : 20 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR grand-rond :

Caractéristiques techniques :

Ce capteur possède un petit potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur maximale quand on appuie dessus.

Taille de l'élément sensible
Pastille : diamètre 28 mm / zone sensible : diamètre 26 mm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR grand-rond : 26 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR Long :

Surface sensible de grande taille

Exemples d'application : interface tactile plus progressive et malléable qu'avec des boutons, détection d'un objet posé sur le capteur et de son enlèvement, équipement d'un objet de décor dans une scène et interaction avec un acteur, jeu musical ...

Caractéristiques techniques :

Ce capteur possède un seul potentiomètre de réglage qui permet de choisir sa dureté : le capteur devient plus ou moins "dur" ou "mou" en fonction du réglage choisi, c'est-à-dire qu'il est plus ou moins facile d'atteindre la valeur maximale quand on appuie dessus.

Taille de l'élément sensible
Pastille : 13 mm x 10 cm / zone sensible : 11 mm x 8 cm.

Consommation électrique : inférieure à 5 mA.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Tarif : Capteur FSR long : 25 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR Très Très Long :

Surface sensible très longue

Caractéristiques techniques :

Ce capteur possède deux potentiomètres de réglage qui permettent, l'un de choisir la dureté (la sensibilité), l'autre d'ajuster le niveau par défaut des données (niveau de zéro). Ce réglage est indispensable car la courbure de l'élément sensible provoque une variation des données. Le capteur est en effet sensible à la courbure en plus de la pression. Sa réponse est donc différente en fonction de la forme sur laquelle on le pose et rend le réglage du zéro indispensable.

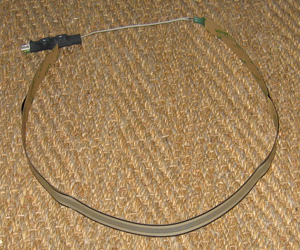

Capteur en cercle.

Taille de l'élément sensible
Pastille : 61 cm x 15 mm / zone sensible : 61 cm x 12,5 mm.

Il est possible de raccourcir l'élément sensible du capteur en le coupant simplement. Attention, le bout enlevé ne pourra pas être utilisé dans un autre capteur.

Consommation électrique : environ 15 - 20 mA si tordu.

Evolution des données : en absence de tout appui, les données sont à la valeur maximale permise par l'interface utilisée (127 en Midi par exemple). Lorsqu'on appuie sur le capteur, les valeurs envoyées diminuent.

Exemple d'utilisation : associé au potentiomètre souple 50 cm, il permet de créer une zone tactile sensible à la fois à la pression des doigts et à la position.

Exemple : FSR collé sur potentiomètre souple, lui-même collé sur un support en aluminium.

Tarif : Capteur FSR très très long : 43 euros TTC.
Attention, n'oubliez pas de commander les rallonges.

- FSR carré
- FSR grand-carré
- FSR mini-rond
- FSR rond
- FSR grand-rond
- FSR long
- FSR très très long

Documentation

- Télécharger le fichier Capteurs-simples.pdf
