Simulateur de tapis 8 Boutons

Cet ensemble de boutons remplace des dalles de Tapis Sensitif.

  • Ensemble de 8 interrupteurs ;
  • Plaque d'essai à 8 touches ;
  • Outil de test ;
  • 2 types de connectique.
Montage :
Boutons :
Connectique :

Remise sur la quantité

Quantité Remise Vous économisez
5 2,10 € Jusqu'à 10,50 €
Interface-Z
cs-simu-num-moy
12,00 €

(10,80 € 5)

5 1
,
5/ 5
TTC
Quantité

Branchements

Un bouton est un capteur "tout ou rien" ou "interrupteur". Le simulateur de tapis est constitué de 8 boutons et peut se brancher sur plusieurs cartes différentes :

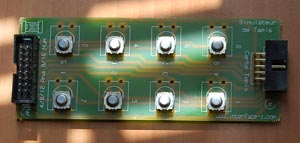

Exemple de simulateur de tapis contact sensible.
Plaque simulateur de tapis, avec les deux types de prises. Ou bien :

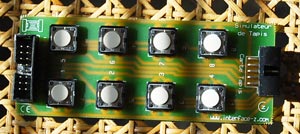

Simulateur de tapis à touches blanches.

Branchement sur la carte Tapis Sensitif 64 zones

Il permet de mimer la présence d'un groupe de 8 zones de tapis sensitif, ce qui est pratique pour des mises au point de patchs et des explorations : on peut travailler juste avec quelques cartes, sans transporter tout un tapis entre différents endroits, ou en attendant qu'il soit installé.
Pour cet usage, on branche le simulateur de tapis sur une carte périphérique tapis par l'intermédiaire d'un câble en nappe dix fils (avec deux connecteurs à détrompeurs).

Cable en nappe dix fils.
Connectique : câble 10 fils pour carte périphérique Tapis sensitif.

Exemple de branchement : carte principale Tapis - carte périphérique - simulatuer 8 boutons.

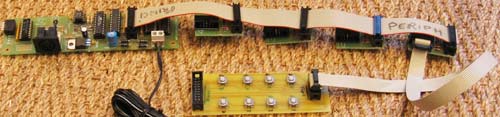

Branchement du simulateur sur carte dédiée pour tapis et boutons.
Branchement du simulateur de tapis sur une carte périphérique n°4.

Branchement sur le module 4/8/12 Analogiques / Num

La plaque 8 Boutons se branche également sur les entrées numériques des cartes pour capteurs simples grâce à un câble en nappe 16 fils (avec deux connecteurs à détrompeurs). Pour rappel pour nos plus anciens clients, sur l'ancienne version de ce module (8 Analogiques / 8 Numériques), la connexion se faisait avec un câble en nappe 20 fils.

Il sert alors soit d'outil de réglage remplaçant temporairement d'autres interrupteurs, soit d'interface interactive, intégrée dans un décor ou une borne.

Cable en nappe 20 points.
Connectique pour les entrées numériques : câble en nappe 16 fils avec connecteurs à détrompeur.
Entrées numériques du module 8 analogiques vers Midi.
Ancienne version : Connexion d'un ensemble d'interrupteur sur les entrées numériques de la carte "8 analogiques / 8 numériques". Pour éviter toute erreur ce câble est identique au câble de liaison entre cartes de commande pour actionneurs et cartes filles.?

Exemple de branchement :

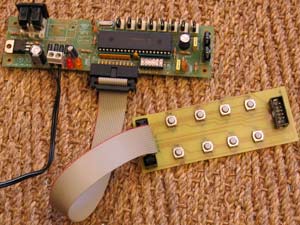

Connection d'un simulateur 8 interrupteurs sur une interface 8 entrées.

Ordre des boutons

L'ordre des boutons sur la plaque est différent selon que l'on utilise le simulateur avec une carte tapis ou avec un module 8 Ana / 8 Num :

Ordre des huit boutons du simulateur de tapis.
Ordre des boutons

Versions

Les boutons peuvent être des Touches Mini Bleues ou des Touches Moyennes Blanches.

Connectique : pour du câble supplémentaire.

Touches bleues
Version touches mini bleues

Touches blanches
Version touches blanches
