Distingue aspiration et expiration
  • Souffle / Pression atmosphérique, capteur physiologique ou météorologique
  • Module sensible comportant un tuyau
  • 2 réglages : niveau de repos et sensibilité
  • Distingue aspiration et expiration
  • Attention à l'entretien et à la propreté du tuyau

Souffle / Pression atm.

  • Différence de pression d'air
  • Souffle
  • Poids
Interface-Z
cs-souffle
49,00 €
5 1
,
5/ 5
TTC
Quantité

Ce capteur permet d'effectuer une mesure de la différence de pression entre l'air ambiant et l'air injecté dans le module sensible du capteur.

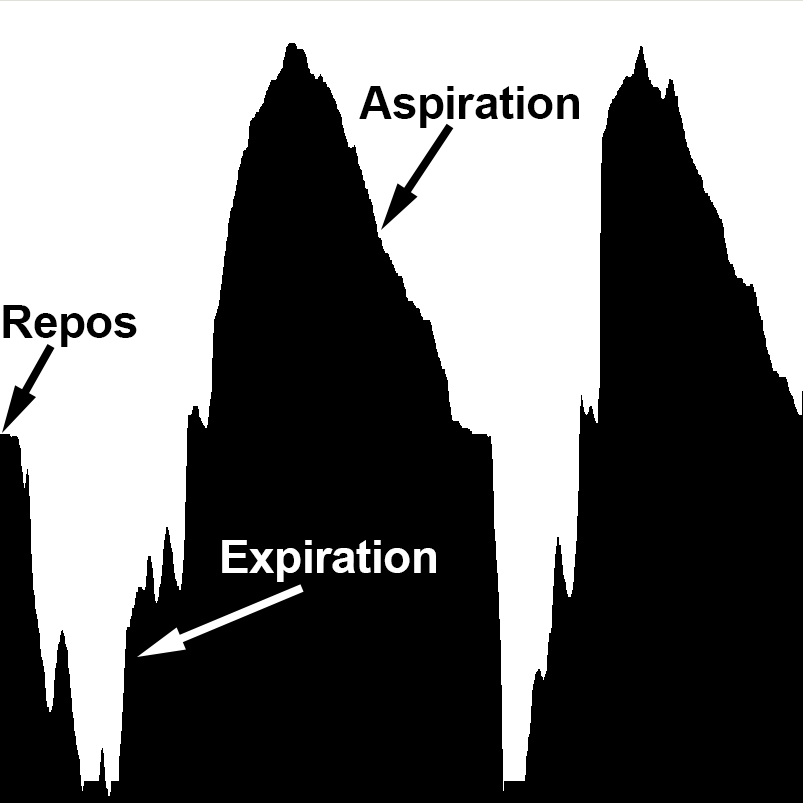

Données envoyées par le capteur, ici affichées au cours du temps

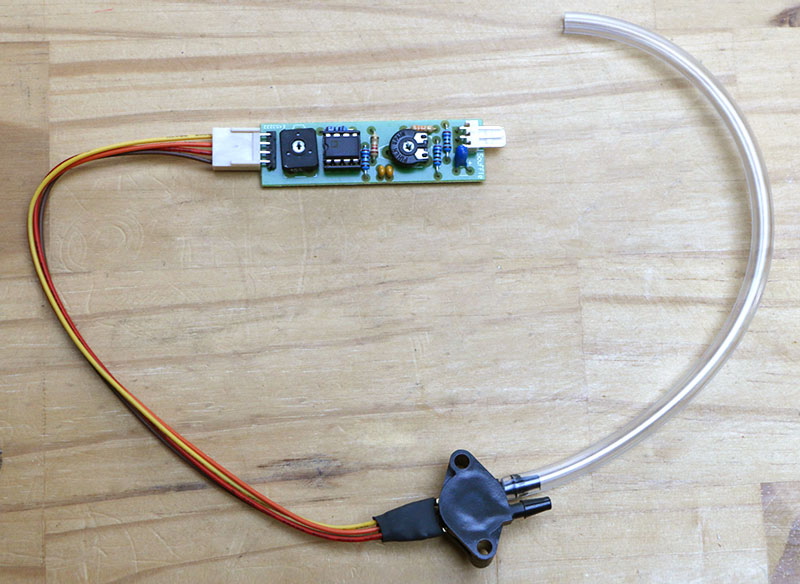

Capteur de Souffle - Différence de pression atmosphérique chez Interface-z

Caractéristiques

Principe

Le capteur établit une comparaison entre les pressions d'air qu'il perçoit sur ses deux entrées. Il est donc pratique d'adapter un tube à l'entrée que l'on veut utiliser. Il faut laisser l'autre ouverte. Il ne faut pas obturer ces deux entrées ou les mouiller.

Il est évident que si ce capteur est mis à la disposition du public, des mesures d'hygiène doivent être prévues : nettoyage et remplacement régulier du tuyau, interfaçage avec un embout plus large ou plus facile à changer. De même il est plus prudent que le tuyau ne soit pas vertical au-dessus du module, pour limiter la descente des éventuels postillons... Faire un U par exemple.

Réglages

Ce capteur possède deux potentiomètres de réglage, l'un pour la sensibilité (gain), l'autre pour la valeur par défaut (niveau de zéro, quand le capteur n'est pas manipulé). Ces deux réglages permettent de l'adapter à des situations extrêmement différentes.

Réglages repos et gain du capteur de souffle Interface-Z

Par exemple, en réglage sensible, si l'on souffle légèrement vers le tube, on obtient une variation de signal pleine gamme en fonction de l'intensité du souffle. En adaptant le niveau de zéro, on peut aussi travailler en aspiration et expiration. D'autre part, avec un autre réglage de sensibilité, ce capteur supporte une pression nettement plus élevée en entrée et peut être branché sur un objet fermé (coussin, chambre à air, ballon, sculpture molle...) et mesurer un appui sur cet objet ou le poids d'un objet ou d'une personne (transformation en balance).

Branchement

Ce capteur possède une sortie analogique 3 points (masse, 5 volts, signal) qui se branche par exemple sur un module "8 analogiques".

Taille :

- Module sensible : 29 mm x 30 mm x 11 mm (avec les petits tuyaux)
- Plaque : 67 mm x 20 mm x 11 mm (avec le connecteur)
- Le tout : 95 mm (jusqu'au bout du connecteur 3 points) x 30 mm x 13 mm

- Avec 20 cm de tuyau environ

Applications

- Détection et mesure de souffles légers ou forts
- Capteur météorologique
- Balance : pesée d'objets ou de personnes

Noé Michaud et Mathilde Soliméo, AWAKENING (2016) :
Le  capteur permet ici au visiteur d'agir sur l'éclairage par sa respiration. L'utilisation du souffle créer un lien organique entre l'installation et le visiteur.
Présentation de l'œuvre

Ancien modèle

Capteur de souffle
Capteur de souffle avec un tuyau

La carte électronique est désormais légèrement différente et plus fine. L'ancien modèle n'est plus commercialisé.

Interface-Z
cs-souffle

Téléchargement

Fiche du capteur de Souffle

Fiche technique et pratique du capteur de Souffle

Téléchargement (244.4k)
