Filtre pour servomoteur

Les câbles des servomoteurs sont courts. S'il est nécessaire d'éloigner le moteur de sa carte de commande, il risque d'être rapidement parasiter et de se mettre à vibrer, frétiller, voire dans les cas extrêmes à bouger tout seul. C'est très gênant.

Pour éviter ou limiter ce problème, nous faisons des couplers / filtres de déparasitage.

Genre de la connectique : filtre simple ou filtre + rallonge servo

Filtre simple M-M

• Coupleur à deux connecteurs 3 picots mâle - mâle
• Associée à un câble femelle-femelle type rallonge capteur Interface-Z.

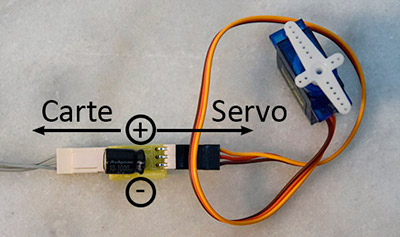

Connexion du servomoteur au filtre.

Ce filtre a été à l'origine pensé pour détourner nos rallonges pour capteurs 3 points, qui ont le mérite d'exister en diverses longueur et en câble blindé meilleur pour de le déparasitage pour les grandes longueurs.

Le filtre se place au plus près du servomoteur, pas de la carte de pilotage.

• Le servo dispose d'une prise femelle qui se connecte sur l'un des connecteurs mâles du filtre
• De l'autre côté du filtre une rallonge 3 fils avec des connecteurs femelles de chaque côté permet de rejoindre la carte de commande servo.

Avant d'utiliser ce filtre, vérifier dans la documentation de votre servomoteur que l'ordre des fils est compatible avec notre filtre de déparasitage. Pour nos cartes, cet ordre est détaillé dans la doc de la carte 8 Servomoteurs.

Schéma de branchement du filtre de déparasitage, attention au sens.

Attention : Ce filtre comportant deux connecteurs mâles, il n'est pas compatible avec les rallonges tricolores spécifiques aux servomoteurs. Il se branche d'un câble sur le fil du servomoteur et de l'autre sur une rallonge IZ (dite à "capteur") femelle/femelle.

Filtre + Rallonge servo M-F

Afin de pouvoir utiliser en toute quiétude une extension de câble RC santdardisée pour les servomoteur, il faut que le filtre dispose d'un connecteur femalle spécifique : la connectique des servos est particulière.

C'est notre version filtre + rallonge de 50 cm.

• La prise femelle du servomoteur se connecte directement sur le connecteur mâle du filtre
• De l'autre côté du filtre une rallonge 3 fils RC permet de disposer d'un connecteur femelle de type servo.
• Si une longueur de 50 cm suffit, l'extension se branche directement sur la carte de commande.
• Sinon, elle peut se brancher sur une rallonge / extension / prolongation servo RC de 1m mâle-femelle pour rejoindre la carte de commande (le connecteur femelle de l'extension se branche sur les picots mâles de la carte).

En cas de version en kit

- Montage du kit filtre pour rallonges : Rallonge-Servo.pdf

Rallonge / extension / prolongateur servomoteur M-F

Câble servo 1 m

Ce câble 3 fils comporte deux connecteurs spécifiques de type servo, l'un mâle l'autre femelle.

Longueur : 1m

Rallonge IZ

Comme mentionné ci-dessus, il est aussi possible d'utiliser nos rallonges capteurs pour brancher un servomoteur.

Avantages / inconvéments de chaque connectique

Câble servo

• (+) connectique spécifique
• (+) petite taille de connecteur
• (+) fils colorés aidant au sens de branchement
• (-) longueur limitée à 1 m maximum
• (-) fils colorés peu discrets

Rallonge capteur

• (+) longueurs diverses jusqu'à plusieurs mètres
• (+) possibilité de câble blindé
• (+) couleur grise ou noire unie
• (-) attention au sens de branchement, bien regarder
