On/Off - Relais 220V 2RT

  • 8 sorties Tout ou Rien
  • compatible secteur
  • associée à une carte de Commande
Montage :
Type :
Interface-Z
act-2RT-2
27,00 €
5 1
,
5/ 5
TTC
Quantité

Ces montages permettent de piloter des relais 220 Volts. Il s'agit de cartes périphériques dépendant d'une carte de commande principale. Un relai est comme un interrupteur : il permet une commutation entre la position allumée et la position éteinte d'un appareil, ou bien entre deux appareils.

Pour ce module, il s'agit de relais mécaniques, dont l'avantage par rapport aux relais statiques est une réelle isolation électrique, l'inconvénient étant le cliquètement.

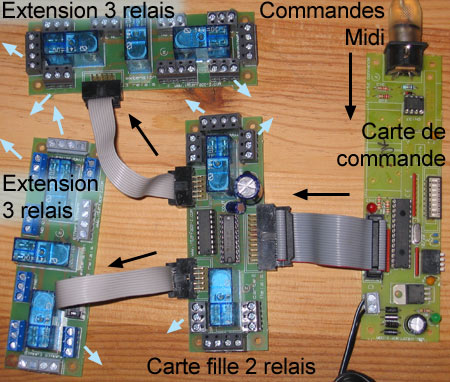

Carte périphérique Relais 2RT
connectée à une Carte de Commande Tout ou Rien
Carte 2 relais et carte de commande tout ou rien - Interface-Z.

Les commandes Midi sont traduites en activation de relais.
Les flèches bleues représentent des branchements d'actionneurs.

La carte 2 Relais dispose de deux connecteurs permettant d'y brancher des extensions, pour obtenir 5 relais ou 8 relais contrôlables en Midi. Chaque extension est une carte à 3 relais.

Nous avons choisi de séparer les 8 relais sur trois cartes différentes pour que les branchements soient plus adaptables et plus faciles à mettre en place. De plus cela donne trois cartes de petite taille faciles à dissimuler plutôt qu'une seule très grosse.


Carte 2 Relais (tirage pro), à brancher sur une carte de commande.

Extension 3 relais, à brancher sur une carte 2 relais.

Extension 3 Relais, à ajouter sur une carte 2 Relais.

Exemples d'applications

Tout appareil ou tout actionneur commandé par un interrupteur peut être contrôlé par relais.

-> Pilotage de lampes : petites ampoules, guirlandes, halogènes, lampes de bureau, projecteurs...

-> Pilotage de moteurs et d'appareils alimentés par le secteur en alternatif.

-> Pilotage de moteurs à courant continu en marche/arrêt ; en combinaison avec une carte 8 Transistors de puissance, inversion du sens de rotation et contrôle de vitesse.

-> Détournement de certaines télécommandes infrarouges.

-> Contrôle d'écrans, TV, haut-parleurs, ventilateurs ...

Connectique et fixation

Voir la documentation pour la nomenclature.

- Connecteur pour câble en nappe, pour relier à la carte de commande. Toujours débrancher l'alimentation de la Carte de Commande avant de brancher ou débrancher ce câble.
- Extensions : elles servent à connecter des relais supplémentaires.

Pour chaque relai présent sur la carte :
- Sorties R1 et R'1 (ou R2 et R'2 pour l'autre relai) : sorties du relai, de part et d'autre du relai.
- Dominos C1 et C'1 (ou C2 et C'2 pour l'autre relai) non commandés : ils servent uniquement à faciliter la connectique.

- 4 emplacements de fixation, aux angles

Caractéristiques techniques

Alimentation 12 V : fournie par le câble en nappe relié à la carte de commande.

Alimentation non incluse !

Ces modules Relais obéissent à des Note On de vélocité 0 ou 127. La carte de Commande 8 Actionneurs Tout ou rien / Gradation doit ètre configurée en Tout ou rien pour ces relais.

Possibilités de branchements :
- Interrupteur commandé / Coupure commandée
- Interrupteur simple avec un actionneur (un relai / un actionneur)
- Interrupteur simple avec deux actionneurs différents (un relai / deux actionneurs)
- Interrupteur double de sécurité (un relai / un actionneur)
- Inverseur (un relais / un moteur à courant continu)
- Inverseur + On/Off (deux relais / un moteur à courant continu)

Autres types de Relais disponibles à notre catalogue :
- Relais 1RT
- Relais Reed.

Compatibilité et pilotage

Afin de s'adapter à tous les types d'utilisation, le module Relais est pilotable depuis votre ordinateur (PC ou Mac ou station) par tous les logiciels capables de communiquer en Midi, par exemple : Isadora, Max/MSP, Usine, VVVV, Pure-Data, Director (avec plug-in), etc...

Documentation et ressources

Attention au running status en Midi.

Téléchargements :

- Documentation de la carte 8-Relais-2RT.pdf
- Documentations des cartes Relais et Commande
- Patchs Isadora, Max, PD + docs
- Patchs Isadora, Max, Pure Data, avec explications

Interface-Z
act-2RT-2

Téléchargement

8-ttr-grad-2006.pdf

Documentation de la carte de Commande 8 Actionneurs.

Téléchargement (153.38k)

Midi-2-relais.pdf

Documentation des cartes filles 2 à 8 Relais 2RT.

Téléchargement (144.2k)

act-8-relais

Patchs variés pour les cartes filles Relais 1RT, 2RT et Reed.

Téléchargement (326.36k)

act-8-relais-docs

Docs des cartes Commande et Relais 1RT, 2RT et Reed.

Téléchargement (785.71k)
