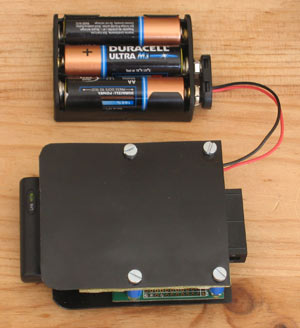

Wiwi (10 Ana/8 Num)

Cette interface permet de transmettre par Wifi les signaux continus provenant de 10 capteurs analogiques, ainsi que les signaux de 8 autres capteurs tout ou rien. Elle est associée à une borne Wifi.

L'interface est de petite taille et peut être facilement intégrée à un costume.

Voyez aussi la page Mini-HF pour un autre système de transmission de données sans fil.

Exemples d'applications

Danse, théâtre, performances, spectacle vivant : une interface sans fil est dissimulée sur un danseur ou sur un acteur et lui permet de modifier son environnement visuel et sonore à volonté en fonction de ses gestes. Il est alors possible de capter et d'analyser la gestuelle, les mouvements, la posture, le jeu des danseurs ou des comédiens, à l'aide de capteurs discrètement embarqués sur l'artiste.

La possibilité d'avoir plusieurs systèmes de transmissions simultanés ouvre énormément de possibilités en danse et en théâtre : plusieurs artistes peuvent interagir simultanément avec leur environnement grâce à des capteurs embarqués, ou encore intervenir sur des actions différentes par leur propre gestuelle : action sur de la video, sur de la 3D temps réel, sur de la musique, sur des lumières... Il est possible d'avoir différentes personnes qui agissent sur ces différents paramètres, en même temps ou chacun sur des actionneurs différents.

Le récepteur est posé par exemple en coulisse, près de l'ordinateur qui analyse les gestes des danseurs.

Transmissions multiples

Le WiFi permettant plusieurs canaux de transmission simultanés, il est possible d'utiliser plusieurs Wiwi en même temps, donc d'équiper des danseurs / performers différents avec plusieurs interfaces.

Une même borne peut recevoir les données envoyées par plusieurs danseurs.

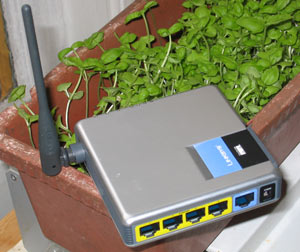

Borne de réception.

Compatibilité et pilotage

Cette carte est directement compatible avec Max MSP et Pure Data, via les patchs fournis dans la zone Programmation.

Connectique et fixation

- 10 connecteurs pour capteurs analogiques
- 1 connecteur HE10 pour 8 interrupteurs
- 1 porte-pile indépendant pour 3 piles 1,5 V.

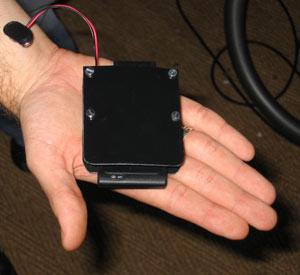

Une Wiwi dans une main.

Caractéristiques techniques

- La Wiwi est fournie avec une protection en plastique de part et d'autre des plaques. les bords sont laissés libres pour accéder aux connecteurs des capteurs.

- Résolution : chaque entrée capteur a une résolution de 12 bits soit 4096 pas.

- Débit : toutes les entrées capteurs envoient leurs données 200 fois par seconde (que la réponse du capteur ait été modifiée ou non).

Taille :
- Largeur : 6 cm dans la partie la plus large ;
- Longueur : 8 cm avec connecteur pour entrées numériques ;
- Epaisseur : 1,5 cm sans la protection plastique

- Attention, contrairement à la plupart de nos produits, le module Wiwi ne peut PAS être alimenté par n'importe quel bloc secteur ou pile. IL NE FAUT PAS DEPASSER UNE TENSION DE 6V, sous peine de destruction de la carte. En particulier il ne faut pas brancher la Wiwi sur une pile 9V. 3 ou 4 piles bâtons de 1,5 V conviennent très bien.

- L'autonomie est de 2 à 4 heures en utilisation continue, selon la qualité et le type de piles.

- La Wiwi est compatible avec les capteurs 3,3 V et avec la plupart des capteurs habituellement utilisés en 5V (pas avec les proximètres IR).

- Ce module utilise un protocole réseau pour envoyer ses données à l'ordinateur. Actuellement, les données peuvent être reçues en Max-MSP et en Pure-Data. Ces logiciels peuvent sertir de pont de réception et de traitement des données puis envoyer le résultat à un autre logiciel (par OSC ou Midi virtuel par exemple).

Programmation

Télécharger des patches : ici pour Pure-Data et Max MSP.
