Transmission Midi HF

2.4 GHz multi-canal

- Connectique

1 - Alimentation électrique

a - Caractéristiques générales

Récepteur :
Ce module peut être alimenté en continue ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 15V.

Émetteur :
ATTENTION, il y a une POLARITE A RESPECTER. L'émetteur doit être alimenté avec une alimentation (bloc secteur, piles, batterie) CONTINUE.
Pour les cartes sans boîtier, le moins (-) est vers le coin de la carte, le plus (+) est vers le condensateur.

b - Connexion des fils d'alimentation sur la carte

Les fils d'alimentation doivent être dénudés proprement au bout sur 5mm avant d'être vissés dans les dominos de la carte.

2 - MIDI

Sur la petite carte d'émission se trouve une prise Midi In et une LED témoin.
Sur la carte de réception se trouve une prise Midi Out ainsi qu'une LED témoin qui s'allume quand la carte détecte l'arrivée d'un message Midi. Cette LED doit clignoter au même rythme que la LED située sur l'émetteur.

II - Configuration du canal HF

Quatre canaux sont disponibles. Il faut impérativement que le même canal soit configuré sur l'émetteur et sur le récepteur, sous peine de non transmission du signal. Attention, si l'émetteur et le récepteur sont configurés sur des canaux différents mais voisins, une réception de très mauvaise qualité peut être constatée.

1 - Sur l'émetteur

La configuration de l'émetteur doit être effectuée avant le démarrage, sans que la carte soit branchée.

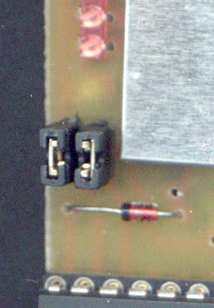

La configuration se fait par deux cavaliers disposés sur les picots situés près du bloc de quatre LED.

2 - Sur le récepteur

La configuration du récepteur peut être effectuée après le démarrage de la carte.

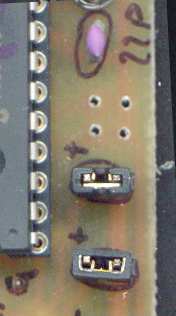

La configuration se fait par deux cavaliers disposés sur les picots situés près du bord de la carte.

III - Précautions d'emploi

Vous pouvez trouver les précautions d'emploi ici.
