Module 2 servomoteurs - 4 transistors de puissance
(dit "2 servo / 4 lampes")

Ce module permet de gérer à la fois du mouvement et de la lumière (par exemple).
Il pilote les servomoteurs sur 3500 pas (haute résolution de mouvement) et les transistors de puissance sur 127 pas. Ces derniers peuvent donc graduer de la lumière ou piloter d'autres types de moteurs ou des électroaimants.

Pour plus de détails sur le pilotage des servomoteurs, reportez-vous à la page "Module 8 servo".
Pour plus de détails sur les servo-moteurs eux-mêmes, consultez la page ... "Servomoteur"
Pour plus de détails sur le pilotage d'actionneurs par transistors, reportez-vous à la page "8 Transistors basse puissance".

Exemples d'applications

Ce module permet par exemple de motoriser une quadrichromie : il suffit de brancher des lampes de couleurs différentes (rouge, vert, bleu, blanc) pour changer de couleur à volonté et orienter une lumière en mouvement avec deux servomoteurs couplés.

Les transistors peuvent également piloter des électro-aimants et des moteurs à courant continu en variation de vitesse.

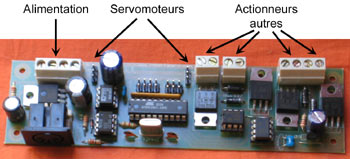

Connectique et fixation

- Entrée Midi (prise DIN)
- 2 connecteurs standards pour servomoteurs
- 4 dominos 2 fils pour les lampes (petits halogènes par exemple) ou les petits moteurs
- Connecteur d'alimentation 4 points à vis
- 4 emplacements de fixation, aux angles

Caractéristiques techniques

Alimentation
- Alimentation pour la carte et les actionneurs : 8 V à 20V continue
- Alimentation pour les servomoteurs : 4,5 V à 6 V continue, capable de fournir 8 A.

Afin d'améliorer la qualité de ce produit, nous avons volontairement séparé les deux types d'alimentation afin d'éviter le parasitage des commandes par les servomoteurs, ce qui provoquerait sinon des vibrations incontrôlées en cas d'effort intense des moteurs.

Ces alimentations peuvent par exemple provenir d'un bloc d'alimentation à découpage, adapté.

Pilotage des servomoteurs et des actionneurs
- Tous sont pilotés par Control Change
- Extrêmement simple à contrôler avec des logiciels comme Max et Pure-Data
- 8 cartes pilotables par canal Midi et 16 canaux Midi disponibles
- Attention au running status en Midi.

Documentation et ressources

En plus des documentations spécifiques de chaque montage, vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques

Tarifs

- Carte
      kit partiel : 35 Euros
      kit complet : 85 Euros avec 2 servomoteurs
      monté sans boitier : 100 Euros avec 2 servomoteurs

      monté sans boitier : 75 Euros sans servomoteurs
      kit complet : 60 Euros sans servomoteurs

- Servomoteurs à l'unité : 15 Euros

- Jeu de 6 servomoteurs : 80 Euros
