Z.I.P. - Interprêteur de Patch

• Autonome (remplace un ordinateur)
• 4 + 4 entrées / 4 + 4 + 4 sorties
• Exécution de patchs Max 4 - Max 5

La carte ZIP permet de gérer toutes sortes de capteurs ou actionneurs : elle dispose d'entrées directes pour des capteurs simples ainsi que de sorties pour certains actionneurs. Elle peut également se connecter à d'autres cartes via le protocole Midi (interfaces pour capteurs, cartes de commande d'actionneurs, convertisseur DMX, clavier, sampleur, etc).

Cette carte comporte deux modes de fonctionnements :

• Externe : la carte est connectée à un ordinateur et offre des possibilités variées en entrées pour capteurs et en sorties pour actionneurs. Elle se comporte comme une interface classique et est compatible avec tout ce qui gère le Midi ;
• Autonome : la carte fait tourner un patch et gère des capteurs / actionneurs indépendemment de l'ordinateur. Elle permet de se passer d'un ordinateur et rend une installation plus simple à gérer en exposition.

Des formations sur cette carte ont lieu régulièrement, consultez cette page.

La carte ZIP est programmable de façon simple et transparente :
- Elle est directement compatible, sans nécessiter de driver spécial, avec des logiciels courants de programmation temps réel : actuellement Max 4.6, Max 5 et prochainement Pure Data.
- Le patch peut être testé directement sur la carte depuis l'ordinateur en cours de programmation, puis téléchargé dans la carte sans autre intermédiaire qu'un câble Midi.

Elle existe en assortiment avec capteurs et actionneurs.

Exemples d'applications

La carte peut gérer des enchaînements automatiques d'action, par exemple des vagues de lumières dans une installation à LED ou bien, connectée à des cartes Relais, des mises en route / extinctions de moteurs.

La carte simplifie alors la diffusion de l'installation : la carte est moins fragile à transporter qu'un ordinateur, elle est plus simple à mettre en route une fois programmée et il n'y a pas besoin de gérer l'arrêt de l'installation, elle peut simplement être débranchée.

Dans des installations mécaniques complexes, la carte peut par exemple coordonner les mouvements de moteurs à courant continu en fonction des données des capteurs liés à ces moteurs.

Elle permet également de simplifier les installations en extérieur car la carte et les capteurs peuvent être alimentés par piles ou batteries, en consommant bien moins d'énergie qu'un ordinateur. De plus cela limite les risques de disparition d'ordinateur.

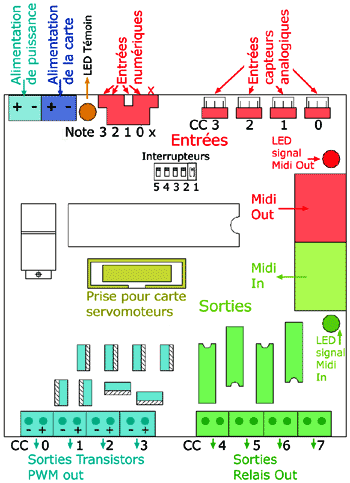

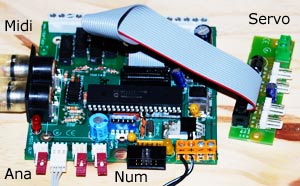

Connectique et fixation

- 4 entrées pour capteurs analogiques
- 4 entrées pour capteurs tout ou rien
- 4 sorties transistors (branchement direct de lampes, moteurs, électro-aimants)
- 4 sorties relais Reed 240 V
- 4 sorties optionnelles pour servomoteurs.

- 2 prises Midi Din 5 broches, une In et une Out
- 1 bornier d'alimentation pour la carte
- 1 bornier d'alimentation pour les actionneurs.

- 6 emplacements de fixation (hors boîtier).

Caractéristiques techniques

- Taille du montage : 10,3 cm x 10,9 cm x 2,2 cm (hors boîtier, sans extension servo)
- Alimentation : bloc secteur, pile ou batterie délivrant une tension continue entre 11 V et 20 V et un courant d'au moins 100 mA.
Attention, l'alimentation des actionneurs est indépendente de celle de la carte et dépend des actionneurs utilisés.
- La consommation à vide de la carte est de 35 mA.
- La description des objets logiciels utilisables pour la programmation de la carte est disponible dans la documentation.
- La carte est disponible en deux versions : Eco et Pro.

La carte ZIP est une interface autonome qui peut remplacer un ordinateur, ce n'est PAS un ordinateur. Elle ne contient pas de carte mère d'ordinateur, il n'y a pas de système d'exploitation. Il n'y a pas non plus de notion de driver. Les capteurs s'y branchent directement sur les entrées, les actionneurs (moteurs CC, lampes basse tension, électro-aimants) se branchent directement sur les sorties.

2 Versions

Version Eco :

- Sans boîtier
- Borniers à vis classiques non étendus au-delà de la carte pour les actionneurs
- Sorties transistors basse puissance (équivalentes à celles de la carte 8 Transistors BP).

Version Pro :

- Mise en boîtier plastique
- Bornier à vis étendus hors du boîtier et permettant un branchement / débranchement des actionneurs indépendant de la carte
- Sorties transistors haute puissance (équivalentes à celles de la carte 8 Transistors HP).

Carte ZIP version Pro :
à gauche côté captation,
à droite côté action.

Assortiment complet

Cet ensemble est destiné à tester des possibilités d'animations. Il est particulièrement adapté aux écoles pour faire du prototypage d'installations simples.

En cours de rédaction.

Documentation et ressources

Télécharger la documentation du module : Carte-ZIP.pdf

Je n'arrive plus à télécharger mon patch dans la carte... Pourquoi ?
... et autres questions fréquentes dans la FAQ.

Programmation : Patchs de chargement et patchs de test.

Une version en kit sera également disponible bientôt. Sachez cependant que la soudure de circuit en double face doit être bien maîtrisée car une erreur de montage d'un composant est difficile à rattraper.

Tarifs

Carte ZIP seule :

L'alimentation n'est pas fournie car elle est spécifique de l'actionneur utilisé.

Assortiment complet :

Bientôt.
