Tapis sensitif 64 zones

Le tapis sensitif est un capteur discret, qui envoie par protocole Midi la position de tous les individus présents dans la piece, de manière bien plus efficace, simple et moins coûteuse en ressources informatiques que ne le ferait une reconnaissance par caméra. Son principe est de transformer discrètement la surface du sol en détecteur de présence et de position des spectateurs. Il s'adapte aussi bien aux salles qu'aux couloirs disposant d'un sol lisse.

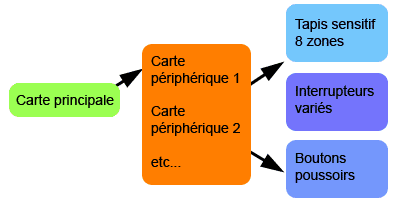

Ce capteur tapis MIDI est composé d'une carte principale, de cartes filles périphériques et d'un matériau à poser sur le sol (mousse). Il fonctionne par blocs de 8 zones interactives. On peut piloter avec une même carte principale jusqu'à 8 blocs de 8 dalles (64 régions sensibles distinctes). Chaque groupe de 8 dalles est gérée par une petite carte périphérique.
Dissimulé sous une moquette, ce tapis-contact est complètement modulable en fonction des besoins de l'artiste : nombre de dalles tactiles, taille et forme des zones sensibles, forme globale du tapis...

L'installation est aisée à l'aide de la documentation et ne nécessite aucune connaissance technique particulière. Vous transformerez une salle quelconque en espace interactif en une demi-journée. Les cartes électroniques sont faciles à dissimuler de par leur petite taille.

Les cartes principale et périphériques se sont pas exclusivement dédiées à capter l'état d'un tapis sensitif. Elles peuvent être connectées à n'importe quel type d'interrupteur dit "à contact sec", comme des boutons, des poussoirs, des touches, des contacts métalliques, des fils... Deux variantes de cartes périphériques permettent d'ailleurs de faliciter les branchements selon le type de capteur utilisé, voir la page Carte 64 boutons pour plus de détails sur l'autre version.

Exemples d'applications

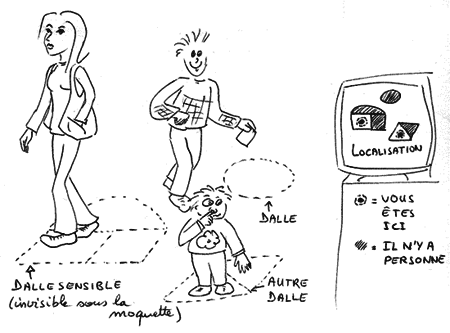

Un tapis sensitif permet par exemple de déclencher des séquences d'animation au fur et à mesure que les spectateurs avancent, d'orienter des objets réels en direction des spectateurs (en combinaison avec un ordinateur et un module Midi-Servomoteurs) ou des objets virtuels (3D temps réel).

Souplesse d'utilisation : les dalles n'ayant pas de forme ou de taille prédéfinie obligatoire, elles peuvent être disposées par exemple dans une salle autour de zones précises d'une installation, ou bien se répartir tout au long d'un couloir ou encore encercler littéralement une zone d'intérêt.
Le tapis sensitif est presque le capteur d'humain parfait.

Signalons de plus que les cartes Tapis ne sont pas spécifiques du capteur Tapis : elles peuvent gérer les données provenant de n'importe quel interrupteur à contact sec.

Résistance et solidité : dissimulés sous de la moquette, nos tapis ont été testé au "Salon de la maquette et du modélisme 2003" durant 11 jours et ont parfaitement résisté au passage de plusieurs milliers de visiteurs (sur le stand Krystal, "Les jardins du Possible").

Connectique et fixation

Carte principale :
- 1 sortie Midi (prise DIN)
- Connecteur d'alimentation
- Connecteur type HE10 16 points (connecteur pour fil en nappe) pour les 8 cartes périphériques
- 4 emplacements de fixation

Cartes périphériques version tapis / matriçage des zones sensibles :
- Connecteur HE10 16 points (connecteur pour fil en nappe) provenant de la carte principale et joignant toutes les cartes périphériques
- Connecteur HE10 10 points (connecteur pour fil en nappe) vers les zones du tapis.

Carte périphérique branchée sur un câble
en nappe 10 fils allant vers le tapis.

Trucs et astuces

- Pour l'alimentation, on peut réellement utiliser n'importe quel bloc d'alimentation entre 7 et 24 V, continu ou alternatif. La carte fonctionne également sur piles ou batteries.
- Avec un merger MIDI, il est possible d'augmenter le nombre de dalles sensibles.
- Le fonctionnement du système peut être testé et adapté progressivement au but de l'artiste par ajout successif de cartes périphériques.
- Un simulateur de tapis permet de tester le système sans avoir à installer le tapis sur le sol. Cette carte comporte 8 boutons (c'est en fait un ensemble de capteurs boutons) et se branche sur une carte périphérique. Lorsqu'on appuie sur un bouton, on mime l'enfoncement d'une dalle sensible. Ce système permet de travailler les patchs et les effets sans installer ou déplacer le tapis entier.

Compatibilité et pilotage

La carte principale envoie des informations au protocole Midi à chaque fois qu'un spectateur active ou quitte une dalle.
     Exemples de logiciels capables de recevoir en Midi les informations issues du tapis : Max, Pure-Data, Isadora, Usine, EyesWeb, Processing, Director (avec plug-in), VirTools, etc...

Caractéristiques techniques

- Taille du montage :
Carte principale : 15 cm x 4 cm
Carte périphérique : 3 cm x 4 cm

- Alimentation 7 à 24 V alternatif ou continu : basse tension sans danger

- Chaque dalle est associée à une note midi, le numéro de cette note étant simplement calculé par : numéro note = numéro ligne * 8 + numéro colonne
- Le tapis sensitif se comporte alors comme un simple clavier envoyant des commandes NOTE_ON et NOTE_OFF à chaque fois qu'une touche (dalle) est enfoncée ou relachée

- Pas de limitation du nombre de dalles actionnées à la fois
- Grande rapidité de réaction (50 lectures de l'état de chaque dalle par seconde)
- Les matériaux utilisés pour la confection du tapis sont de classe Feu M3 donc utilisables en public. Le revêtement du dessus (moquette ou linoleum) n'est cependant pas fourni et est laissé au choix de l'utilisateur. Il est nécessaire pour protéger le tapis.

Documentation et ressources

Aide au montage des kits : vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.

Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Prix

- Cartes sans le tapis
     Carte principale capable de piloter 8 périphériques :

     Chaque carte périphérique gérant 8 zones :
          10 Euros montée sans boîtier
          6 Euros en kit complet
          4 Euros en kit partiel
     Ensemble de 8 cartes périphériques :
          60 Euros montées sans boîtier
          38 Euros en kit complet
          30 Euros en kit partiel

- Accessoires pour la réalisation du tapis
      Mousse perforée : 20 euros / mètre carré
      Feuilles métallisées : 5 euros / mètre carré (compter la surface en double)
Largeur à la livraison : 1,50 m pour la mousse, 1 m pour le papier aluminisé.

Attention nous avons très peu de stock de papier aluminisé et nous vous conseillons, surtout pour les grandes surfaces de le fabriquer vous-mêmes en suivant ces indications : fabrication du papier aluminisé.

- Connectique
     Câble en nappe 10 fils : 1 Euro / mètre
     Câble en nappe 16 fils : 1,45 Euro / mètre

- Simulateur de tapis 8 boutons : 20 euros sans boìtier.

Cartes périphériques 8 zones tactiles

Montage du tapis

Voir la page dans "Conseils". Une documentation détaillée est fournie à la livraison.

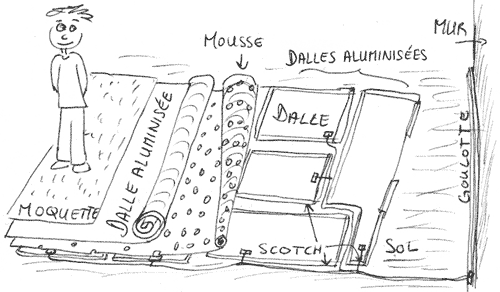

Moquette : revêtement protecteur, moquette ou linoleum.
Dalle aluminisée du dessus : un seul morceau pour 8 zones.
Dalles aluminisées du dessous : découpées et placées sur les zones à capter.
Goulotte : exemple de cache pratique pour masquer les cartes périphériques et les fils.
