8 Boutons - Simulateur de tapis sensitif

Un bouton est un capteur "tout ou rien" ou "interrupteur". Le simulateur de tapis est constitué de 8 interrupteurs boutons et peut se brancher sur deux cartes différentes : l'interface "Tapis sensitif" ou bien le module "4/8/12 entrées analogiques / 8/16 entrées numériques".

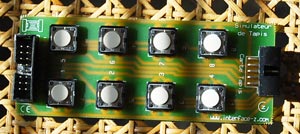

Plaque simulateur de tapis. Ou bien :

Branchement sur carte Tapis Sensitif

Il permet de mimer la présence d'un groupe de 8 zones de tapis sensitif, ce qui est pratique pour des mises au point de patchs et des explorations : on peut travailler juste avec quelques cartes, sans transporter tout un tapis entre différents endroits, ou en attendant qu'il soit installé.
Pour cet usage, on branche le simulateur de tapis sur une carte périphérique tapis par l'intermédiaire d'un câble en nappe dix fils (avec deux connecteurs à détrompeurs).

Connectique : câble 10 fils pour carte périphérique Tapis sensitif.

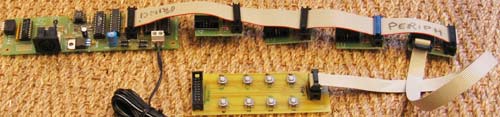

Exemple de branchement : carte principale Tapis - carte périphérique - simultauer 8 boutons.

Branchement du simulateur de tapis sur une carte périphérique n°4.

Branchement sur le module 4/8/12 Analogiques

La plaque 8 Boutons se branche également sur les entrées numériques d'un module 28 entrées, grâce à un câble en nappe 16 fils (avec deux connecteurs à détrompeurs). Sur l'ancienne version de ce module (8 Analogiques / 8 Numériques), la connexion se faisait avec un câble en nappe 20 fils.

Il sert alors soit d'outil de réglage remplaçant temporairement d'autres interrupteurs, soit d'interface interactive, intégrée dans un décor ou une borne.

	Connectique pour les entrées numériques : câble en nappe 16 fils avec connecteurs à détrompeur.

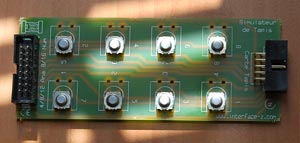

	Ancienne version : Connexion d'un ensemble d'interrupteur sur les entrées numériques de la carte "8 analogiques / 8 numériques". Pour éviter toute erreur ce câble est identique au câble de liaison entre cartes de commande pour actionneurs et cartes filles.

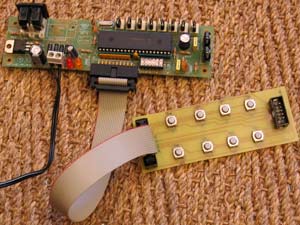

Exemple de branchement :

Ordre des boutons sur le simulateur

L'ordre des boutons est différent selon que l'on utilise le simulateur avec une carte tapis ou avec un module 8 Ana / 8 Num :

Ordre des boutons

Tarif :

Simulateur de tapis 8 Boutons, monté/testé, avec des câbles de connexion vers carte tapis / 12 Ana - 16 Num :

Simulateur de tapis 8 Boutons, en kit complet, avec des câbles de connexion vers carte tapis / 12 Ana - 16 Num :

Connectique : 1,45 euro par mètre de câble supplémentaire.
