Interface 2 entrées analogiques
vers RS232 (série)

Ce module permet d'utiliser très simplement n'importe quel capteur analogique (LDR luminosité, FSR pression, température, potentiomètre voire bouton... capteurs à variation progressive entre 0 et 5 Volts ou interrupteurs à sortie 3 points) et de récupérer les informations au protocole RS-232.

Il possède deux entrées analogiques. Sa résolution est de 255 pas, c'est-à-dire le double du Midi standard.

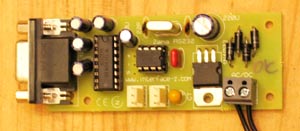

Module 2 entrées capteurs sans boîtier.

Il est possible également de rendre ce module facilement transportable en version HF.

Exemples d'applications

Pour une installation ou une performance nécessitant très peu de capteurs analogiques, ce module petit et peu coûteux permet l'acquisition du signal sur un port série RS232. Il peut par exemple être connecté à un capteur de luminosité LDR ultradirective posté en barrière sur un lieu de passage, ou encore à une dalle FSR 2 axes> sensible à la posture d'un danseur, ou bien à deux capteurs pyroélectrique détectant un mouvement.

Compatibilité et pilotage

Ce module est dédié aux programmeurs qui utilisent la liaison série de leur ordinateur. Il est possible de le connecter à la plupart des logiciels utilisés par les artistes, via des plug-ins ou directement selon les logiciels.

Signalons qu'il existe des interfaces RS-232 - USB compatibles Mac, PC, Linux, pour les ordinateurs qui ne disposent pas d'une entrée série d'origine, ce qui rend cette interface capteurs compatible avec toutes les machines actuelles.

Connectique et fixation

- Sortie RS232 DB9
- 2 entrées capteur analogique 3 points à verrouillage
- Connecteur d'alimentation

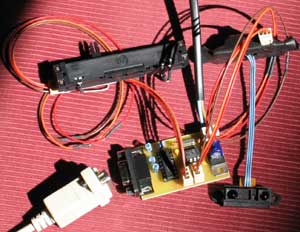

Exemple de branchement : un potentiomètre linéaire sur l'une des deux entrées et un capteur de proximité infra-rouge sur l'autre entrée analogique.

Caractéristiques techniques

- Alimentation : ce module peut être alimenté en continu, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 20V. Il y a une polarité à respecter.
- Données : 8 bits, valeurs comprises entre 0 et 254
- Trame des données envoyées : 255 / valeur capteur 1 / valeur capteur 2
- Baud Rate 19200 b/s
- Pas de bit de parité
- 1 bit de stop.

Télécharger la documentation du montage du kit : Kit-2_ana_RS232.pdf
En plus des documentations spécifiques de chaque montage, vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.
