Tapis sensitif à 1 dalle

Ce capteur est une version simplifiée du tapis sensitif, intéressante dans le cas où l'on veut analyser la présence de personnes sur moins de 8 zones différentes et/ou en conjonction avec d'autres capteurs simples.

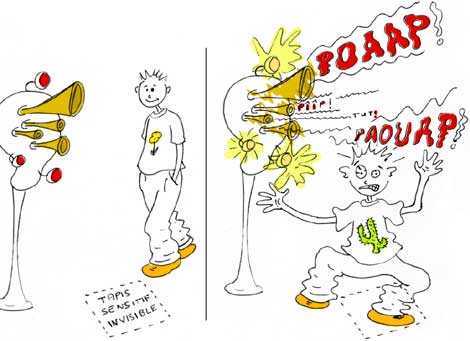

Cette dalle sensible ne possède pas de sortie midi. Elle est constitué d'une unique dalle discrète (à dissimuler sous une moquette). La dissimulation sous un revêtement a deux intérêts : protéger le tapis capteur, qui sinon pourrait être abîmé par les talons, et prendre le spectateur par surprise. En effet, il arrive parfois que les spectateurs d'une installation contenant des tapis n'osent pas marcher dessus lorsqu'ils sont visibles...

Le tapis sensitif peut s'utiliser sur le sol, dans un couloir, dans une pièce, devant un point précis sur une scène, mais aussi plaqué contre un mur ou sur une table, attendant l'appui d'une main. Il permet également d'équiper des chaussures avec de toutes petites zones.

Le connecteur peut ètre de deux types, selon ce que vous souhaitez utiliser comme interface Midi :
- une sortie à trois fils, qui peut se brancher sur une entrée analogique comme sur le module "1 ana" par exemple ;
- une sortie cable en nappe, commune pour une à huit zones, qui se branche sur les entrées numériques du module "8 entrées analogiques / 8 numériques".
Plus de détails sur ces diverses connectiques sont disponibles sur la page des Boutons.

Ce capteur se comporte comme un interrupteur (signal tout ou rien) et peut être utilisé directement en tant que tel, branché par exemple sur une lumière ou un petit moteur.

La taille et la forme de ce tapis sont ajustables à volonté.

Documentation

Télécharger la doc de montage d'une dalle tapis : Dalles-tapis.pdf

Tarifs :

- Dalles pré-montées en stock : carrés de 25 cm x 25 cm, 5 euros l'une.

- Rallonge avec connecteur trois points (pour entrées analogiques) : 3 euros, longueur au choix.
- Rallonge câble en nappe (16 fils, pour entrées numériques du 8-Ana) : 1,45 euro le mètre.

- Matériaux bruts : (voir page Tapis sensitif)
      Mousse perforée : 20 euros / mètre carré
      Papier métallisé : 5 euros / mètre carré (compter la surface en double)
Largeur à la livraison : 1,50 m pour la mousse, 1 m pour le papier aluminisé.

Le revêtement protecteur n'est pas fourni.
