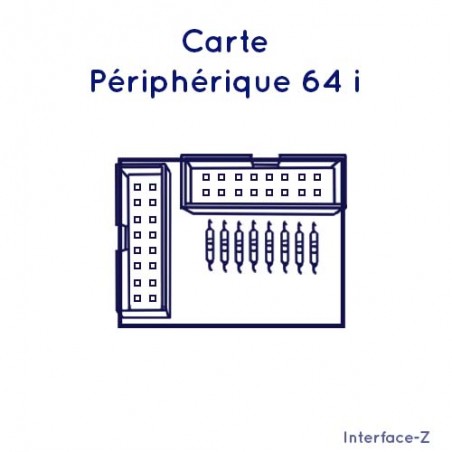

Tapis sensitif Carte périphérique
Les cartes périphériques complètent la carte principale Tapis en effectuant le lien avec les zones interactives posées au sol.
- Gestion de 8 dalles Tapis ;
- Matriçage / 1 zone commune ;
- Associée à la carte Tapis 64 zones.
Le capteur tapis sensitif MIDI est composé d'une carte principale, de cartes filles périphériques et d'un matériau à poser sur le sol (mousse). Il fonctionne par blocs de 8 zones interactives. On peut piloter avec une même carte principale jusqu'à 8 blocs de 8 dalles (64 régions sensibles distinctes). Chaque groupe de 8 dalles est géré par une petite carte périphérique.
Cartes périphériques version tapis / matriçage des zones sensibles :
- Connecteur HE10 16 points (connecteur pour fil en nappe) provenant de la carte principale et joignant toutes les cartes périphériques
- Connecteur HE10 10 points (connecteur pour fil en nappe) vers les zones du tapis.
Carte périphérique branchée sur un câble
en nappe 10 fils allant vers le tapis.
Taille du montage : 3 cm x 4 cm
Les cartes périphériques version Tapis sont conçues pour relier des zones de tapis avec un minimum de fils à connecter. Elles peuvent s'utiliser avec des interrupteurs plus classiques, mais il est plus simple pour ces derniers de prendre des cartes 64 interrupteurs.
Les cartes périphériques sont également utilisées avec l'émulateur de clavier USB.
Interface-Z
