En lumière directe, longueur de câble ajustable sur demande.
  • Capteur de passage ou présence.
  • Permet de créer une barrière optique allant de 10 à 75 cm d'écart.
  • Fonctionne avec une lumière directe ou une lumière réfléchie sur une surface.
  • Capteur tout ou rien alimenté en 5V
  • Interrupteur à lumière infrarouge.
  • Connectique capteur 3 voies standard.
  • Petit et discret, facile à intégrer à un dispositif ou un mécanisme.
  • Capteur tout ou rien à lumière infrarouge adapté à l'art et l'événementiel.
  • Compatible avec n'importe-quelle carte d'acquisition Interface-Z (4/8/12Ana, 16 OSC, etc...)
  • En lumière directe, longueur de câble ajustable sur demande.

Inter Lume

  • Capteur discret, rapide et réactif ;
  • Lumière invisible ;
  • Infra-rouge codé non parasitable ;
  • Tout ou rien.
Type :
Interface-Z
cs-lume-dir
14,58 €
5 1
,
5/ 5
TTC
Quantité

Ce petit capteur est un interrupteur sans contact. Si par exemple on approche la main à sa portée, il se déclenche. Cette activation peut alors lancer une animation lumineuse, faire reprendre une video ou modifier un son.

Version lumière réfléchie

Comme ce capteur fonctionne à travers une vitre, il peut être fixé à l'intérieur d'une vitrine.

Caractéristiques

Portée : 10 cm sans obstacle, 3 cm à travers une vitre.

Source de lumière : LED infrarouge incorporée à la plaque du capteur.

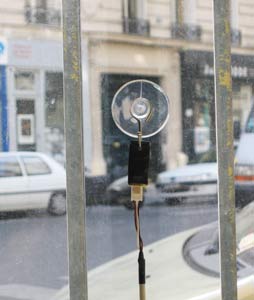

Capteur vu du côté intérieur de la vitrine, suspendu à une ventouse dans ce cas précis :-).

Interrupteur lumineux collé sur une vitrine.

Ce détecteur fonctionne en lumière réfléchie, c'est-à-dire que la lumière émise par la LED est réfléchie sur lobstacle (la main par exemple) et revient vers le capteur. L'avantage de ce principe est de localiser au même endroit la source de lumière et le capteur, sur une plaque de petite taille.

Exemples

Ce capteur peut être associé à une carte Lumière autonome qui réagit à la présence d'une personne et pilote un allumage doux de lumières.

Le capteur étant de petite taille, il peut se dissimuler par exemple à l'intérieur d'un objet où le spectateur peut glisser la main.

Version lumière directe

Il est également possible d'utiliser ce capteur en lumière directe et non par réflexion de lumière. La source de lumière doit cependant être liée aussi à la plaque du capteur : le LED est donc déportée plus loin au bout d'un fil. Cela permet de créer des barrières infrarouges de petite taille.

Caractéristiques

Portée : maximum 75 cm, plus facilement 60 cm. La LED et le capteur doivent être très précisément face à face.

Source de lumière : LED infrarouge incorporée à la plaque du capteur.

Longueur du fil entre la plaque et la LED : 50 cm par défaut (demander plus si nécessaire).

Exemples

Ce dispositif crée un fil virtuel qui réagit quand il est coupé, c'est-à-dire quand quelque chose s'intercale entre la source de lumière et le capteur. Ce quelque chose peut être une main, un corps, ou un dispositif mécanique, par exemple une ailette en rotation.

C'est l'une des façon de créer un capteur de souffle : un moulinet léger est mis en mouvement par le souffle, un interrupteur lumineux, très réactif, mesure le rythme de rotation des ailettes, proportionnel à l'intensité du souffle.

Musicalement, ce capteur permet de créer une corde virtuelle. Chaque fois qu'un doigt passe sur la trajectoire de l'interrupteur, un son (stable ou aléatoire) est déclenché.

vidéo

Diverses videos d'exemples, d'explications et de démonstration font régulièrement leur apparition sur Interface-z sur Vimeo.

Visualisation des données du capteur

Capteur Interrupteur Lumineux - Inter Lume chez Interface-z

Cette petite video de démonstration (créée par Lysandre Fournié) présente les données de la fourche optique et de l'interrupteur lumineux.

Interrupteurs Lumineux IZ par Interface-z sur Vimeo.
