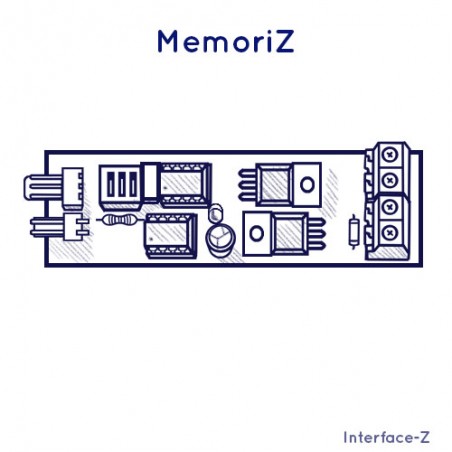

Mémoriz - Ancien modèle

Cette carte est désormais remplacée par la version HD : https://interface-z.fr/pronfiture/fr/rampes-boucles/269-1774-memoriz-hd.html

***********************

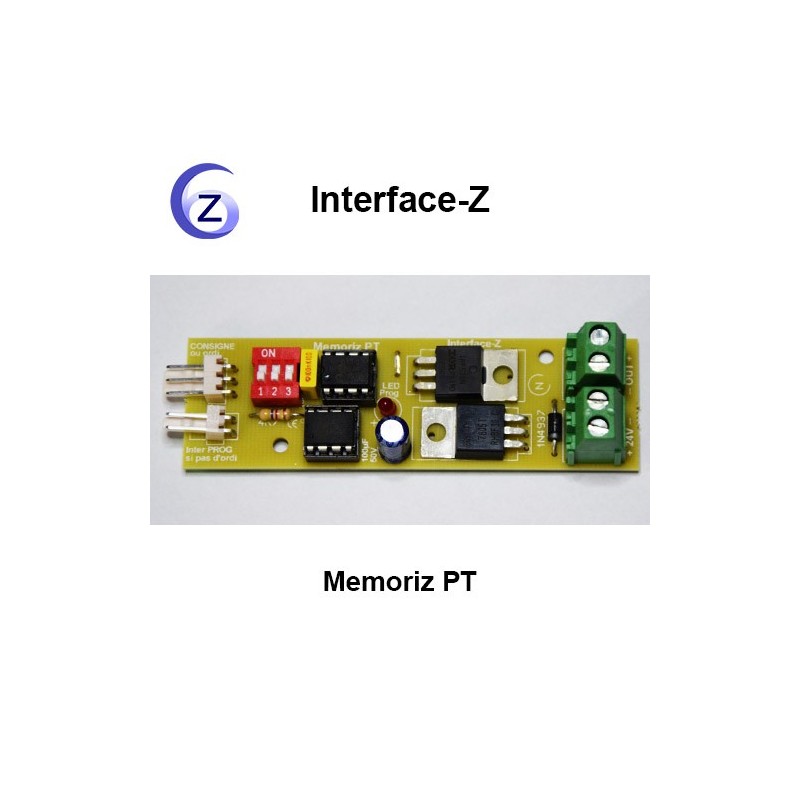

Ce petit module permet d'enregistrer une séquence d'animation à l'aide d'un capteur simple pour piloter un actionneur en gradation ou en On/Off. L'actionneur en question peut être une lumière basse tension ou un moteur à courant continu.

N'importe quel capteur simple peut être connecté sur l'entrée analogique de ce module : potentiomètre, bouton, mais aussi capteur de lumière, de température, de pression, ...

Par exemple, en utilisant un capteur de volume sonore, un artiste enregistre la trace d'une voix restituée sur l'allumage d'une lampe.

Cette carte existe aussi en assortiment avec capteurs et actionneurs

Etapes de programmation

La programmation d'une séquence d'action avec la Mémoriz est fort simple :

1. Connecter un actionneur sur la sortie de la carte, brancher l'alimentation sur l'autre domino ;
2. Alimenter ;
3. Brancher un capteur avec une rallonge sur l'entrée analogique ;
4. Appuyer sur le bouton de la carte en permanence pendant l'enregistrement ;
5. Manipuler le capteur ;
6. Arrêter d'appuyer sur le bouton de la carte lorsque l'animation est complète.

L'animation se répète automatiquement ! La programmation peut être recommencée autant de fois que nécessaire.

Démonstrations

Exemples de pilotage de moteur à courant continu et de lampe basse tension.

• memo-prog-sos-led : avi / mov : démonstration de programmation d'une animation lumineuse graduelle avec un potentiomètre.
• memo-auto-sos-led : avi / mov : fonctionnement en automatique, sans capteur, de l'animation enregistrée précédemment.
• memo-auto-sos-moteur : avi / mov : avec la même animation que précédemment, la lampe est remplacée par un moteur. La programmation n'est pas modifiée.

• memo-prog-moteur : avi / mov : démonstration de programmation d'une animation par moteur. Au début le moteur tourne en fonction d'un ancien programme. Ensuite il tourne en fonction des données du potentiomètre. Enfin il tourne en automation selon le nouveau programme mémorisé. Le bruit vient du bitouniou fixé sur le moteur.
• memo-auto-moteur : avi / mov : fonctionnement en automatique, sans capteur branché, de l'animation enregistrée précédemment.
• memo-auto-led : avi / mov : avec la même animation que précédemment, le moteur est remplacée par une ampoule à LED.

Exemples d'applications artistiques

La Memoriz peut piloter un moteur d'essuie-glace qui met en mouvement un mécanisme, par exemple une sculpture ou une partie d'une installation.

Elle peut créer des boucles d'animations lumineuses sur des fils électroluminescents.

Elle peut aussi piloter des éclairages 220/240 V comme des néons, fluos, ampoules diverses, grâce à l'adjonction d'un Commutator. La sortie de la Mémoriz est destinée à commander de la basse tension, mais justement le Commutator est pilotable en 12 V et permet de manipuler des appareils branchés sur le secteur grâce à un relai.

Très simple à programmer, elle permet d'automatiser des installations interactives ou des éléments de scénographie.

Connectique et fixation

- 1 sortie Actionneur PWM
- 1 entrée capteur analogique 3 points à verrouillage
- Connecteur d'alimentation
- 4 emplacements de fixation, aux angles.

Caractéristiques techniques

- Durée de l'animation : 20 minutes maxi.

- Taille du montage :
- Alimentation : ce module doit être alimenté en courant continu basse tension. L'alimentation est commune à la carte et à l'actionneur piloté. Elle doit donc correspondre à la tension maximale de fonctionnement de l'actionneur, au maximum de 24 V (communément 12 V). Le branchement est polarisé, il ne faut pas intervertir les deux fils d'alimentation.

- Courant maximal de sortie PWM : l'actionneur ne doit pas consommer plus de 2A.
- Résolution 8 bits, 256 pas.

- L'alimentation n'est pas fournie car elle est spécifique de l'actionneur utilisé.

##Assortiment

Assortiment complet

Cet ensemble est destiné à tester des possibilités d'animations. Il est particulièrement adapté aux écoles pour du prototypage d'installations simples.

Il comprend :

• la carte Mémoriz montée et testée
• un potentiomètre linéaire pour des animations en gradation
• un interrupteur touche pour programmer des animations On/Off
• une rallonge pour raccorder le capteur à la carte
• un petit moteur 6V
• une ampoule à LED + support à fils
• une alimentation multi-tension ajustable 500 mA
