Dodéca - 12 Actionneurs PWM Basse puissance Midi

12 / 12

12 Actionneurs

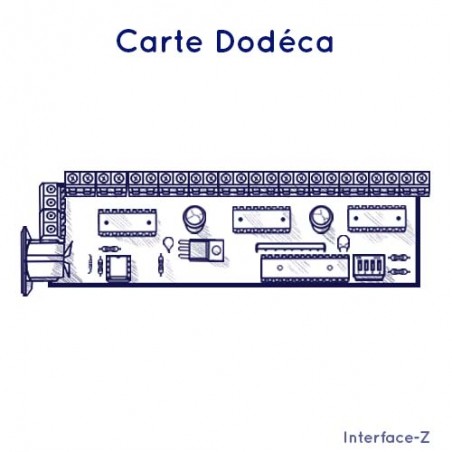

La carte Dodéca est conçue pour piloter 12 petits actionneurs en sortie, en gradation PWM : elle permet de faire de multiples petits percuteurs avec des électro-aimants / solénoïdes, de mettre en mouvement des ensemble de moteurs à courant continu de faible puissance mais à vitesse variable, de changer l'intensité d'éclairage de rubans de LEDs, d'ampoules et de points lumineux divers.

12 Volts

Elle fonctionne exclusivement en basse tension 12 Volts, chaque sortie supportant jusqu'à 1 Ampère. Voir la documentation pour les calculs de puissance et dimensionnements d'alimentation découlant de ces caractéristiques.

Elle peut cependant gérer des actionneurs alimentés en moins de 12 V, puisqu'elle permet de faire de la gradation, s'ils ne sont pas pilotés au maximum des valeurs possible. Les valeurs Midi s'étendant de 0 à 127, elles sont réparties régulièrement sur la gamme 0 - 12 Volts de sortie. Par exemple, un moteur 6 Volts est compatible avec la Dodéca s'il est piloté en vitesse avec des valeurs de 0 à 63, jusqu'au milieu de la tension maximale.

12 qualités !

• Intensité variable par gradation PWM
• Sécurité par commande active : évite les blocages et surchauffe en cas de panne
• Compatibilité matérielle avec de nombreux types d'actionneurs basse tension
• Taille concentrée
• Economie
• Faible épaisseur en version sans connecteurs
• Branchements simplifiés
• Enchaînement facile de plusieurs cartes
• Midi In / Midi Out, économie de ports de sortie
• Protocole standard Midi compatible avec toutes les applications pour artistes
• Décalage des Control Change par configuration de 6 numéros de cartes, pour avoir jusqu'à 72 sorties parallèles indépendantes
• Multiplication de comportements identiques par enchaînement de cartes configurées sur les mêmes numéros

Type d’actionneurs pilotables

• Electro-aimants de puissance faible ou moyenne (ou solénoïdes) 6 à 12 V
• Petits moteurs à courant continu, vibreurs, ventilateurs 5 à 12 V
• Petits éclairages 12 V, LED, ampoules, jusqu’à 10 Watts

Attention, ne pas suralimenter les élément de moins de 12 Volts, ne pas les piloter sur l'ensemble des valeurs ! Voir la doc !

Connectique vs épaisseur de la carte

Cette carte est conçue pour être dissimulée dans des structures / objets / sculptures. Pour cela, elle existe en version sans connecteurs : les fils des actionneurs peuvent être directement soudés sur la carte plutôt que vissés dans des dominos. De même, dans le cas où plusieurs cartes seraient enchaînées les unes aux autres, elle existe en version sans prises Midi ou d'alimentation. Le signal Midi doit alors arriver sur des fils soudés, depuis la carte précédente (voir la doc).

Les trois versions :

• Avec tous les connecteurs  : dominos de sortie + dominos d'alimentation + prise Midi, le plus facile à brancher / débrancher, mais le plus volumineux ;
• Avec dominos d'alimentation + prise Midi, sans les dominos de sortie, version standard pour les branchements définitifs d'actionneurs ;
• Sans aucun connecteur : pour chaîner une carte à la sortie d'une autre, et pour les branchements définitifs d'actionneurs.

Réalisation d'artistes

Harmonie contre tendue, 2020-21, par Cléa Coudsi et Eric Herbin :

http://cleacoudsi-ericherbin.com/harmonie-contre-tendue.html
