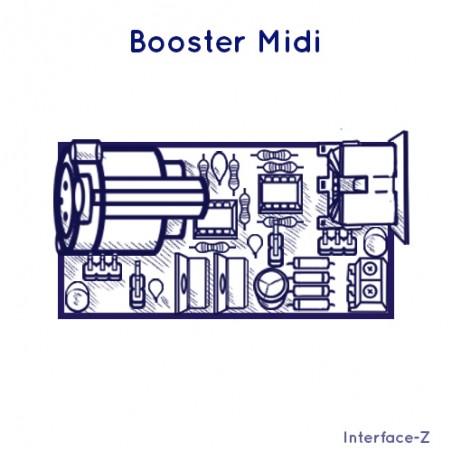

Booster Midi

!! A mettre en début de chaine de transmission !!

Transmission de messages sur grande distance

Un booster Midi permet de transmettre des messages Midi sur une bien plus grande distance de cordon qu'en transmission classique. Il amplifie le signal et évite la perte d'information. Habituellement, il est en effet recommandé de ne pas dépasser 15 mètres de longueur pour un câble Midi, même si en absence de parasitage cette distance peut être allongée à une vingtaine de mètres. Le booster permet d'atteindre une longueur de câble d'une centaine de mètres.

La prolongation peut se faire avec du cordon Midi, mais il est pratique de profiter par exemple des câblages XLR très répandus et souvent disponibles dans les théâtres, scènes de spectacles, salles de concerts et autres lieux disposant de régies dissociées de la scène. La connectique XLR pré-câblée est parfaitement compatible avec la transmission de messages Midi.

• Booster Midi (DIN femelle 5 points) -> XLR (femelle 3 points)
• Booster Midi (DIN femelle 5 points) -> XLR (mâle 3 points)
• Adaptateurs XLR -> Midi correspondants à l'arrivée.
• Booster Midi (DIN femelle 5 points) -> Midi (DIN femelle 5 points) : Ancienne version

Notre booster Midi est donc facilement compatible avec les connectiques standards des lieux de spectacle.

Connectique et fixation

• 1 prise Midi IN, pour reccueillir les messages à envoyer ;
• 1 prise XLR Out pour envoyer ces messages amplifiés vers le long câble ;
• 1 connecteur d'alimentation, bornier 2 voies.
• LED témoin d'alimentation ;
• LED témoin d'envoi sur la sortie.

Protection

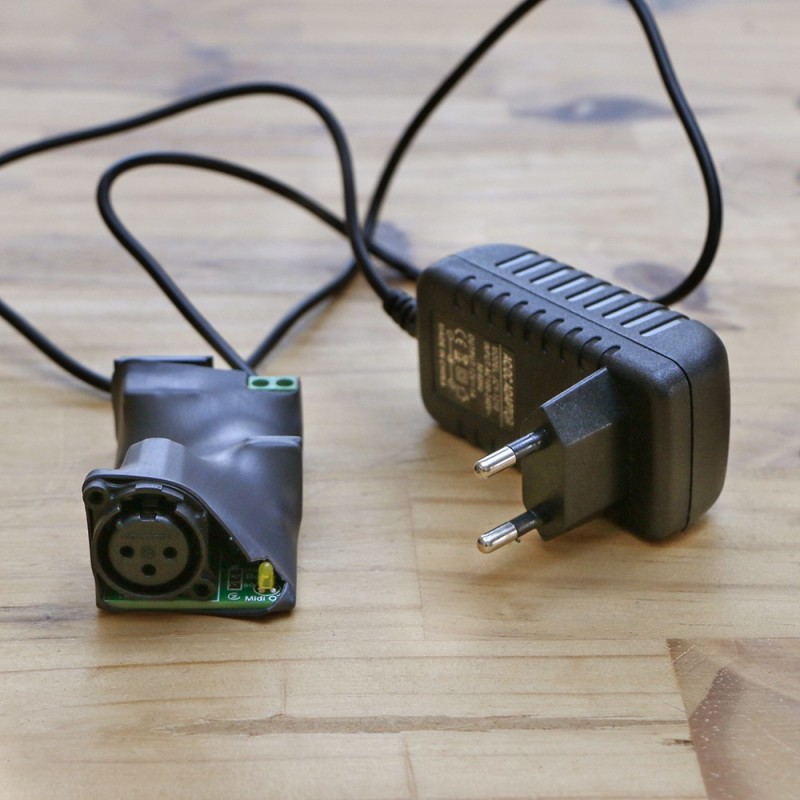

Le booster est envoyé gainé par défaut. Vous pouvez de plus de votre côté le protéger dans une petite boîte plastique (comme un tupperware par exemple) en faisant juste des trous pour les câbles.

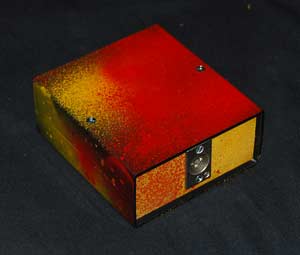

Version Midi vers XLR mâle, exemple en boîtier repeint.

Caractéristiques techniques & précautions

• Alimentation 8 à 14 V, alternatif ou continu.
• Les optocoupleurs utilisés sont de très bonne qualité, ce qui permet de ne pas avoir de déformation du signal Midi et une bonne longueur de transmission.
• L'alimentation (bloc secteur) est fournie.
• Le montage en version sans boîtier est protégé par de la gaine thermorétractable.
• Il est inutile de mettre un autre boosteur à l'arrivée du câble, comme cela arrive parfois avec d'autres modèles : ce module est prévu pour fonctionner SEUL, en amont du câble.
• IL NE FAUT PAS utiliser le Booster en branchant sa sortie (Midi Out) sur un appareil Midi non conforme à la norme, en particulier sur les appareils autoalimentés par le Midi.
• NE JAMAIS BRANCHER UN APPAREIL MIDI AUTOALIMENTE A LA SORTIE DU BOOSTER. Risque de destruction de l'appareil.
• L'entrée Midi du booster en revanche peut recevoir des messages de n'importe quel appareil.
• Le booster ne provoque pas de latence perceptible.

Connectique Midi - XLR complémentaire

Selon les câbles disponibles, il peut être utile d'avoir des adaptateurs pour les prises Midi DIN, XLR mâle ou XLR femelle.

Adapteur Midi - XLR

= Petite plaque à deux connecteurs + branchée sur un câble Midi 60 cm.
- Prise Midi DIN 5 broches mâle
- Prise XLR (DMX) 3 voies mâle ou femelle au choix (Neutrix)

Disponible ici.

Exemple de branchement :

Sortie Midi
-- câble Midi --> Booster Midi / XLR mâle
-- câble XLR femelle / mâle -->
-- Adapteur XLR femelle / Midi -->
Entrée Midi lointaine

Pour d'autres types de connectique XLR, voir les pages.

Programmation

Aucun driver spécifique n'est nécessaire, le booster est transparent pour l'utilisateur.

Pour tester son bon fonctionnement, il suffit de brancher sa sortie sur une entrée Midi pour vérifier si les messages envoyés sont bien reçus en temps réel.
