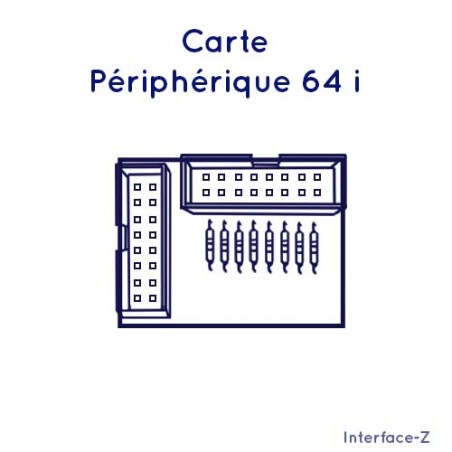

Carte périphérique 64i

  • Gestion de 8 interrupteurs
  • Deux fils par capteur
  • Associé à la carte 64 interrupteurs ou à l'émulateur de clavier.
Montage :
Lot :
Interface-Z
64,90 €
5 1
,
5/ 5
TTC
Quantité

Les cartes périphériques 8 Interrupteurs sont utilisées avec deux types différents de cartes principales :

  • Carte 64 Interrupteurs Midi ;
  • Emulateur USB de clavier d'ordinateur.

Le capteur "64 interrupteurs MIDI" est composé d'une carte principale, de cartes filles périphériques et de contacteurs à choisir personnellement. Il fonctionne par blocs de 8 boutons interactifs. On peut piloter avec une même carte principale jusqu'à 8 blocs de 8 boutons (64 régions sensibles distinctes). Chaque groupe de 8 boutons est géré par une petite carte périphérique.

L'émulateur de clavier fonctionne directement en USB et envoie vers l'ordinateur les chiffres, les lettres, des signes de ponctuation, ainsi que que les touches spéciales de direction (flèches) et majuscules, ctrl, alt. La connection des interrupteurs se fait via des cartes périphériques, par bloc de 8. L'intérêt est d'atteindre des distances par rapport à l'ordnateur incompatible avec les claviers modifiés.

Cartes périphériques version boutons :
- Connecteur HE10 16 points (connecteur pour fil en nappe) provenant de la carte principale et joignant toutes les cartes périphériques
- Connecteur HE10 16 points (connecteur pour fil en nappe) vers les interrupteurs.

Carte périphérique tapis sensitif
Carte périphérique à brancher sur un câble
en nappe 16 fils allant vers des boutons.

Chaque côté d'un interrupteur est connecté à un fil qui rejoint la carte périphérique, ce qui fait deux fils par capteur.



Taille de la carte : 3 x 5 cm.

Interface-Z

Téléchargement

carte 64 Interrupteurs

Utilisation, configuration, branchement des cartes principales et périphériques. Cette documentation est celle de la carte tapis, avec les dalles en matrice. La documentation spécifique de la carte Interrupteurs est en cours de rédaction.

Téléchargement (100.29k)

cap-tapis

Patches pour gérer les 64 entrées de la Carte Tapis (ou de la Carte 64 Interrupteurs).

Téléchargement (1.26M)
