Matériel - Actionneurs

Module inversion de moteur

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max 5
Max/MSP 4

Max/MSP 5

Dans tous les patchs de cette page, 4 modules d'Inversion sont branchés sur une carte 8 Transistors. Chaque module Inversion de moteur est assigné à deux sorties de la carte 8 Transistors, la première pour la vitesse du moteur, la deuxième pour l'inversion du sens de rotation. .

Patch Max 1 : Test manuel

Ce patch est le plus simple de ceux proposés dans cette page, mais il faut prendre des précautions en l'utilisant : il faut arrêter le moteur (envoyer une valeur 0 à ce moteur) avant d'inverser son sens de rotation (avec les messages 0 ou 127).

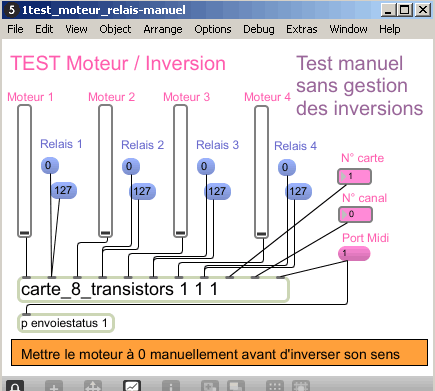

Test manuel de pilotage de moteur 1test_moteur_relais-manuel.maxpat.

Les sous-patchs sont détaillés dans le paragraphe suivant. Pour plus de renseignements sur les commandes envoyées, voir la documentation de la carte de Commande.

Patch Max 2 : Test avec gestion automatisée de l'inversion

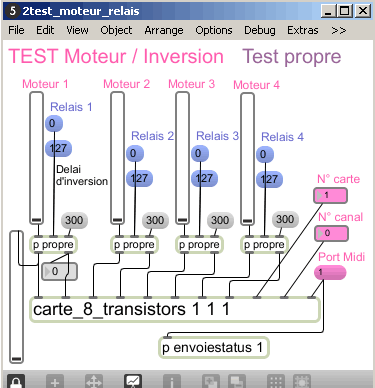

Patch de test semi-automatique 2test_moteur_relais.maxpat

Ce patch permet d'envoyer au moteur des commandes de vitesse et d'inversion de sens. Il arrête automatiquement le moteur pour inverser son sens de rotation sans l'abîmer. Ce comportement est géré par le sous-patch détaillé ci-dessous. Les commandes de vitesse sont envoyées par les sliders et les commandes de sens de rotation sont envoyées par les messages bleus 0 et 127.

Le slider en bas à gauche est un témoin qui illustre ce qui se passe au niveau de la vitesse du moteur lorsque l'inversion a lieu.

Le délai d'inversion a été fixé ici à 300 millisecondes et peut être diminué.

Le sous-patch de gestion du moteur lors de l'inversion de sens :

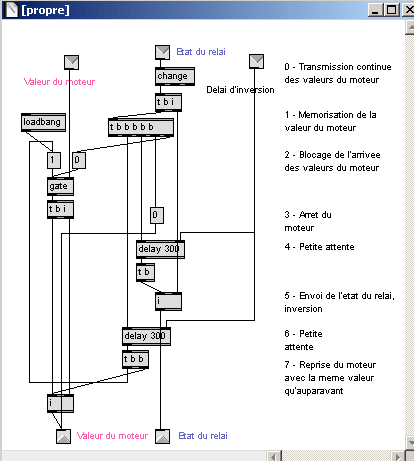

Sous-patch de gestion de l'inversion du moteur.

Lors de l'inversion du sens de rotation du moteur, des étapes doivent être exécutées dans l'ordre pour éviter d'endommager le matériel :
- Mise en mémoire la vitesse de rotation du moteur (dans le cas où le moteur repart en sens inverse avec la même vitesse qu'auparavant) ;
- Arrêt du moteur ;
- Commutation du relai ;
- Récupération de la valeur de vitesse et redémarrage du moteur à cette valeur.

Les patches de test utilisent l'abstraction carte_8_transistors, qui permet d'envoyer des messages Midi indépendants aux huit sorties de la carte donc aux quatre modules d'inversion de moteur testés ici. Plus de détails sont donnés dans la page de patchs dédiée à cette carte.

L'abstraction utilisée ici possède une entrée pour spécifier le port Midi d'envoi. Double cliquer sur ctlout en cas de doute sur le port utilisé en sortie.

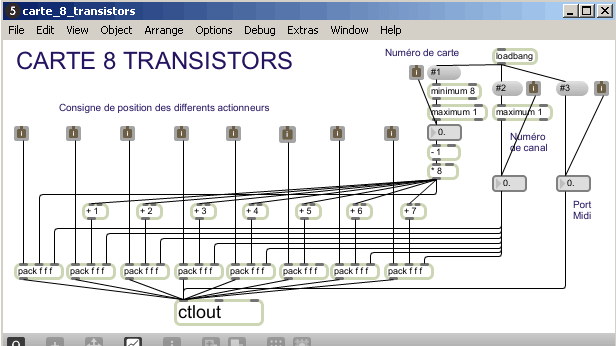

Carte 8 transistors.

Le sous-patch "envoiestatus" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.

Ce sous-patch également utilise un port Midi de sortie, vérifier que bendout est bien configuré sur ce port.

Patch Max 3 : Exemple

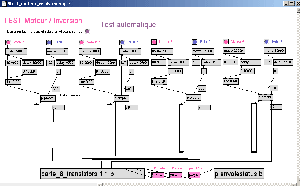

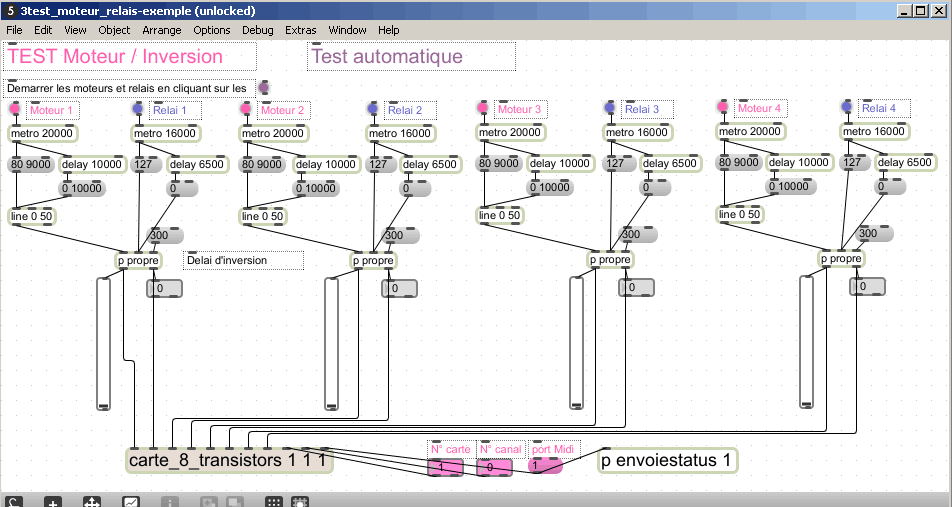

Patch de test semi-automatique 3test_moteur_relais-exemple.maxpat
Pour voir une image en taille réelle du patch : ici.

Ce patch est un exemple de pilotage automatique. Lorsque les bangs des moteurs et relais sont activés, la vitesse des moteurs suit une lente oscillation et les relais provoquent des inversions de sens régulières. Les silders n'envoient pas de commandes mais servent de témoins des valeurs envoyées aux moteurs.
