Carte Bidi - Moteurs CC Bidirectionnels

La gamme Mini-Transistors est une gamme économique dédiée au pilotage d'actionneurs basse tension de faible puissance tels que des rubans de LEDs ou des petits moteurs.

Gradation & Inversion

La carte Bidi est particulièrement destinée à la commande de moteurs à courant continu. Elle permet de faire varier leur vitesse de rotation (en gradation PWM). Elle permet surtout d'inverser facilement leur sens de rotation.

C'est une carte fille qui se branche sur l'une de nos cartes de Commande :

• 8 Actionneurs Midi Gradation en 128 pas ;
• 32 Actionneurs Midi Gradation 128 pas ;
• 8 Actionneurs DMX Gradation 256 pas ;
• 8 Actionneurs HD Midi 128 ou 16000 pas.

Branchement sur carte de commande 32 actionneurs, connexion directe de 3 moteurs en sortie.

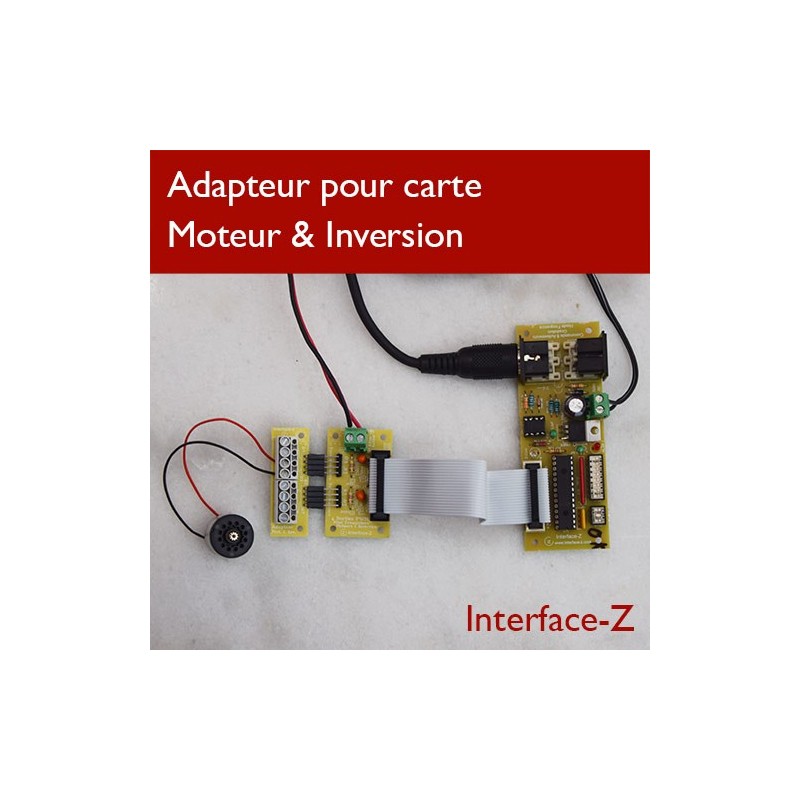

Branchement sur carte de Commande 8 actionneurs Haute Définition, connexion d'un moteur via un adapteur Dominos-Bidi.

Caractéristiques techniques

Courant maximum : limite à 2 Ampères par sortie, 1,5 A par précaution.

Il faut donc vérifier la consommation des moteurs lorsqu'ils tournent avec une charge, ce qui augmente le courant consommé par rapport au moteur tournant à vide.

Tension maximale : limite à 12 Volts. L'alimentation des moteurs se branche sur la carte Bidi elle-même. Elle est commune aux quatre moteurs branchés.

Branchements des moteurs, alimentation, carte de Commande sur la Carte Moteurs & Inversion Bidi.

vidéo

La carte en images !

démonstration

Illustration rapide du fonctionnement de la carte Moteurs Bidirectionnels.

Episode #2 - Carte Bidi - Inversion de moteurs à courant continu par Interface-Z.
