Carte Relai Temporisateur
  • Carte Relai Temporisateur
  • Actionneur autonome
  • Effet temporisateur réglable
  • Capteur analogique ou tout ou rien
  • Pilotage d'actionneur ON/OFF
  • Alimentation en 12V
  • Associé à une carte Ana-Num pour les capteurs analogiques

Relai Temporisateur - Déclicator

Module Autonome - Sans ordinateur

  • Déclenchement automatique par capteur.
  • Allumage / extinction d'actionneur avec Relai 1RT 16A.
  • Réglage de durée entre 0-30 sec et 0-5 min.
  • Possibilité de redéclenchement lors de la temporisation.
  • Interrupteur commandé interactif.
Bidules :
Interface-Z
aut_rtemp
24,50 €
5 1
,
5/ 5
TTC
Quantité

Ce module permet de mettre en route une action (éclairage, son, mouvement...) lorsqu'un capteur détecte un événement. Cette action dure pendant un temps à préciser entre 0 et 5 minutes.

BD chat Interface-Z

Chat et relai temporisé Interface-Z

BD relais temporisateur Interface-Z

La carte pilote des actionneurs en On/Off : elle met en route et arrête des appareils en remplaçant un interrupteur sur leur alimentation électrique (basse tension ou secteur). Elle peut aussi directement remplacer un interrupteur de télécommande ou d'automate programmable.

Une temporisation de 0 seconde est possible (le relai copie l'entrée capteur) mais il faut faire attention à ce que le capteur ne déclenche pas le relai plusieurs fois par seconde, surtout lors de l'utilisation de 240v.

Le capteur en entrée peut être de type tout ou rien ou analogique. La carte ne dispose pas de réglage de seuil dans le cas d'un capteur analogique, ce qui signifie que le relai commute lorsque la réponse de ce capteur est strictement supérieure à 75%.

Néanmoins, pour régler finement le déclenchement à partir d'un capteur analogique, il est possible d'intercaler un convertisseur analogique vers numérique (Ana-to-Num) comportant un réglage de seuil et d'hystérésis.

Le capteur est raccordé à la carte par une rallonge trois points Interface-Z.

Ce module ne nécessite aucune programmation !

Branchements

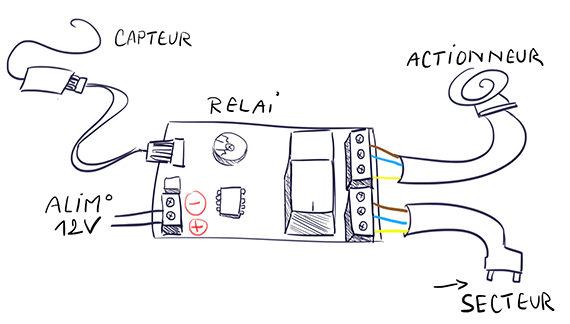

Branchement sur relais temporisateur Interface-Z

  • Sortie Out : domino vert 3 points, compatible avec le courant secteur (240 V) - à relier avec des fils au dispositif à commander.
  • Connecteur blanc 3 points pour capteur branché via une rallonge Interface-Z. Pour connecter un capteur non IZ, vérifier préalablement l'ordre des fils sur son connecteur et qu'il soit compatible 5V.
  • Alim DC : alimentation continue impérativement en 12 V,
    attention à la polarité (+ / - ) indiquée sur la carte.

Le bloc secteur d'alimentation de la carte elle-même n'est pas nécessaire si l'actionneur piloté est également alimenté en 12 V, l'alimentation pouvant alors être commune. En revanche si l'actionneur est en basse tension non 12 V (5 V, 9V, 48 V...), ou bien alimenté par le secteur (240 V alternatif), il faut alimenter la carte relai tempo indépendamment avec un bloc secteur 12 V continu.

Bloc secteur d'alimentation non fourni dans l'option "Sans alimentation" !

Exemples

Capteurs associés :

Et ...

Un actionneur se met en route :

  • des petits moteurs à courant continu se mettent à tourner très vite ;
  • des vibreurs 5V font tressauter des cartons ;
  • un électro-aimant automatise une percussion ;
  • un éclairage s'allume : ruban de LEDs, LED individuelle, ampoule halogène faible puissance ...
  • des appareils divers dont les boutons de contrôle sont accessibles et détournables : il faut alors brancher la sortie du relai de part et d'autre de l'interrupteur à remplacer.
  • une guirlande clignote, une lampe de bureau s'allume.
  • un éclairage puissant s'allume : tube néon, tube fluo, projecteur, découpe ...
  • un moteur se met à tourné, alimenté par le secteur en alternatif.
  • un ventilateur se met en rotation ...
Interface-Z
aut_rtemp

Téléchargement

Relai-Temporisateur.pdf

Documentation de la carte Relai temporisé

Téléchargement (1.17M)
