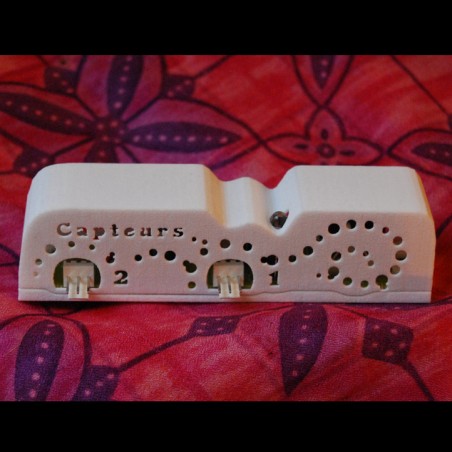

2 entrées capteurs en boîtier 3D
  • 2 entrées capteurs en boîtier 3D
  • 2 voies capteurs IZ, carte électronique
  • 2-Ana en boîtier bois fait main
  • Schéma de branchement de la carte 2 analogiques
  • En boîtier 3D, côté Midi

2 Analogiques Midi - Version historique

  • 2 entrées Capteurs analogiques
  • Protocole Midi
  • Simple et facile
Interface-Z
Quantité

1 - Mode Deux voies analogiques

Cette interface permet de brancher deux capteurs simples analogiques (avec branchement à trois fils) quels qu'ils soient. Elle permet aussi d'utiliser les capteurs à deux sorties tels que les accéléromètres deux axes.

Les connecteurs sont munis de détrompeur et d'un léger verrouillage qui ampêche les capteurs de se détacher tout seuls.

Interface 2-Ana avec des capteurs LDR.
Exemple : deux capteurs d'intensité lumineuse.

Le module "2 entrées analogiques" utilise le protocole Midi standard et envoie des messages Control Change sur le canal Midi 1. Dans cette configuration, son fonctionnement est équivalent à celui du module "1 entrée analogique" ou du module "12 analogiques/16 numériques" en mode 7 bits.

Les Control Change utilisés sont les numéros 0 et 1.

2 - Mode Mesure de sens et de vitesse de passage

Cette option est actuellement désactivée car elle ne peut s'appliquer qu'à certains capteurs particuliers.

Certains modèles anciens d'interface 2 entrées analogiques comportent un interrupteur qui permet de passer du mode analogique à ce mode passage. Il est recommandé de NE PAS BASCULER l'interrupteur lors vous utilisez des capteurs analogiques classiques.

La position de l'interrupteur pour le mode analogique est basculé à l'opposé des deux connecteurs pour capteurs. Il peut être remplacé par un strap entre les deux plots les plus extérieurs de l'interrupteur.

Exemples d'applications

Pour une installation ou une performance nécessitant très peu de capteurs, cette interface de petite taille et peu coûteuse est facile à dissimuler et à installer. Deux LDR directives permettent de créer une harpe virtuelle, deux proximètres peuvent surveiller les alentours d'une installation, un inclinomètre deux axes peut équiper un siège, deux zones de tapis sensitif permettent une localisation simple...

Exemple d'utilisation du module deux entrées analogiques avec une dalle pour capter la posture.

Compatibilité et pilotage

Cette interface est compatible avec tout ordinateur équipé d'une entrée Midi et d'un logiciel capable de communiquer en Midi, par exemple : Max/MSP, Pure-Data, Usine, Director (avec plug-in), Isadora, Eyesweb, Arkaos, VVVV, Max for Live, etc...

Moyennant la connectique adéquate, ce module est compatible avec les capteurs des autres fournisseurs.

Connectique et fixation

  • Sortie Midi (DIN)
  • 2 entrées pour capteur analogique 3 points à verrouillage et détrompeur
  • Connecteur domino d'alimentation
  • 4 emplacements de fixation, aux angles.

Programmation

- Patchs Isadora, Max, Pure Data, Processing, EyesWeb, VVVV + docs
- Patchs Isadora, Max, PD, Processing, EyesWeb, VVVV détaillés et expliqués.

Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.
