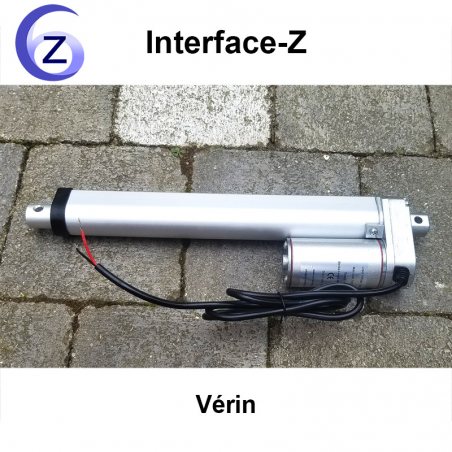

Vérin linéaire 12V 1000N

Stock disponible actuellement : 4

Un actionneur linéaire est une tige coulissante téléscopique capable de tracter de lourdes charges.

Pour quoi faire ?

Pour déplacer, soulever, pousser, tirer des objets ou des mécanismes pesant jusqu'à 100 kg.

La course totale est de 20 cm, mais la tige peut s'intégrer dans un mécanisme transformant le mouvement (bielle-manivelle, démultiplication, bascule, pivot...).

Fonction autobloquante : l'actionneur peut s'arrêter à n'importe quelle position, il n'est pas obligé de parcourir toute sa course d'un coup.

Les actionneurs linéaires à tige permettent de pousser, tirer ou presser une charge. La tige s'étend (élongation) ou rentre (rétraction) en réponse à l'alimentation électrique et met en mouvement la charge qui y est fixée. Les vérins électriques sont une alternative intéressante aux versions pneumatiques à glissière ou hydrauliques. Ils sont plus simples à installer en général et permettent un positionnement précis et des charges très lourdes.

Spécifications techniques

Caractéristiques électriques

Tension : 12 Volts DC continu

Courant à vide : 0.8 Ampère

Courant à charge maximale : 3 Ampères

Puissance : 36 Watts

Il est protégé de façon interne contre les chocs électriques, les surtensions et les court-circuits.

Il est pourvu d'interrupteurs fin de course qui gèrent automatiquement l'arrêt du vérin lorsqu'il arrive en butée, même s'il est toujours alimenté. L'actionneur s'arrête donc automatiquement sans causer de dégât.

Lorsque l'alimentation est éteinte, le vérin reste à la position qu'il a atteinte, de façon stable.

Caractéristiques autres

Poids maximal nominal : 100 kg

Masse maximale : 1000 Newtons

Vitesse de déplacement : 14 mm/seconde

Course : 200 mm = 20 cm

Longueur maximale avec la tige sortie : 52 cm

Bruit : relativement peu bruyant, moins de 50 dB.

Matériau : acier

Couleur : argentée

Comment brancher le vérin ?

Les actionneurs électriques sont des composants motorisés qui utilisent le courant d'entrée électrique, contrairement aux actionneurs hydrauliques, pneumatiques, thermiques ou magnétiques, et le convertissent en énergie mécanique.

Alimentation compatible

L'alimentation doit être continue et fournir du 12 Volts. Si l'actionneur est chargé au maximum il est prudent de prévoir un courant de par exemple 5 Ampères pour ne pas risquer d'être à la limite de la puissance disponible.

Le vérin peut aussi fonctionner avec une grosse batterie, capable de délivrer un fort courant.

Branchement des fils

Les fils du vérins peuvent être connectés directement sur une carte de pilotage, rallongés par soudure si nécessaire ou pincés dans des connecteurs à cliquet type Wago. Le sens de prolongement ou rétraction dépend du sens de branchement sur les +/- de l'alimentation.

Sens de déplacement :

Fil rouge du vérin -> (+) de l'alimentation = sortir la tige
Fil rouge du vérin -> (-) de l'alimentation = rentrer la tige
Le fil noir est bien entendu branché sur l'autre fil de l'alimentation.

Inversion automatisée

Afin que l'actionneur linéaire puisse coulisser dans les deux sens, il faut le piloter en bidirectionnel, par exemple avec un relai inverseur.

Une carte Transistor Haute puissance, ou une Mémoriz, permet de piloter cet actionneur en vitesse variable. Elle peut être associée à un Inverseur 2RT pour gérer le changement de sens.

Informatique

Les codes fournis dans la section Programmation pour la carte fille Transistors et le Relai Inverseur sont compatibles avec cet actionneur.

Précautions d'emploi : à quoi faire attention ?

• L'alimentation doit être de la basse tension, 12 V, et pas autre chose. Pas d'alternatif.
• La charge que l'actionneur doit déplacer (charge réelle) ne doit pas dépasser la charge nominale de 100 kg au risque d'abîmer le vérin.
• Le vérin ne doit pas être placé dans l'eau, il n'est pas vraiment étanche.
• Il vaut mieux qu'il ne fonctionne pas en continu tout le temps, il est prudent de lui prévoir des moments de repos.
