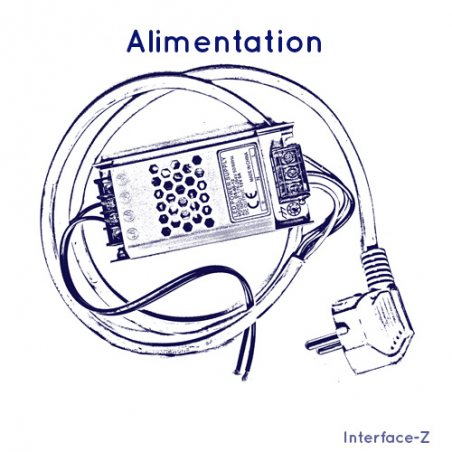

Power supply - Alimentation à découpage
  • Alimentation pour actionneurs
  • Basse tension 5V, 12V, 24V
  • Puissances 50 W à 400 W
  • Power supply - Alimentation à découpage

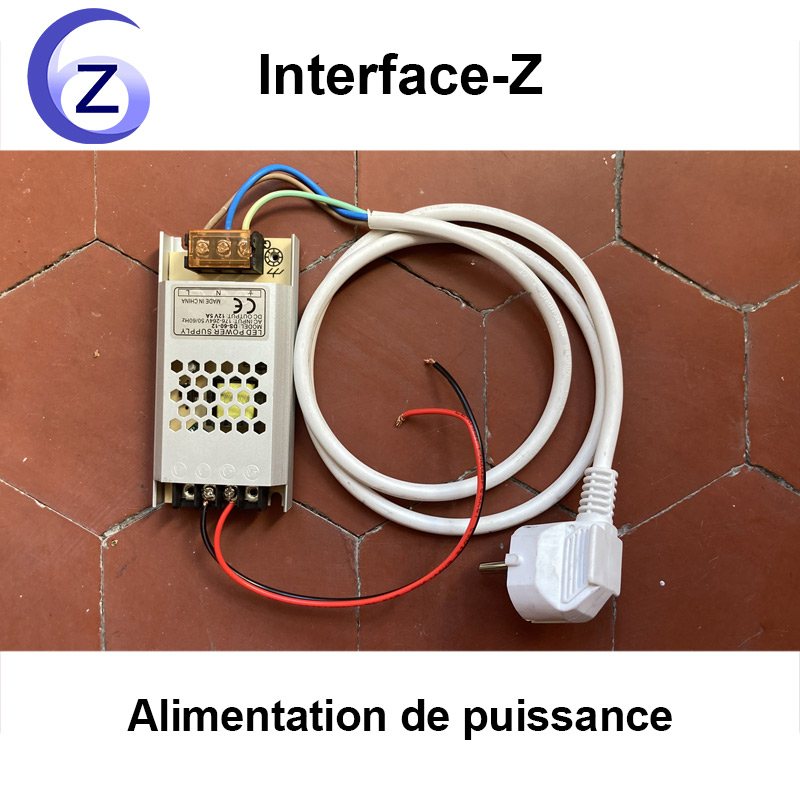

Alimentation de puissance

  • Tension continue DC 5V 12V 24V
  • Alimentation à découpage
  • Forts courants
  • Pour alimenter des actionneurs
  • Faible encombrement
  • Prise EU
Tension & Puissance :
alim-12V-60W
15,90 €
5 1
,
5/ 5
TTC
Quantité

À quoi sert une alimentation de puissance ?

C'est une alimentation capable de fournir un courant plus fort, donc plus de puissance à tension égale, qu'un simple bloc secteur.

Ce type d'alimentation permet donc de faire fonctionner par exemple

  • de nombreuses cartes électroniques ensemble,
  • ou plusieurs actionneurs,
  • voire de nombreux petits actionneurs peu puissants
  • ou bien un seul très puissant...

Si plusieurs éléments sont alimentés ensemble, il faut être sûr qu'ils fonctionnent tous avec la même tension.

S'il s'agit de cartes électroniques, comme citées ci-dessus, cela permet de ne pas avoir un bloc secteur à chaque carte mais de les regrouper sur une alimentation électrique commune qui n'utilise qu'une prise secteur.

Prudence néanmoins : même avec la même tension, certains composants électroniques fonctionnent mieux s'il sont alimentés séparément, par exemple les capteurs capacitifs et les actionneurs parasiteurs tels que rubans de LEDs ou relais.

Tension, courant, puissance

Puissance (Watt)  = Courant (Ampère) x Tension (Volt)

Exemples :
Une ampoule LED superlumineuse 6 W, alimentée en 12 V, consomme 6 W / 12 V = 0,5 A.
Un ruban de LEDs quadrichromique RGB 24 V 60 LED/m de 5 m de long a une puissance de 14,4 W / m, donc de 72 W en tout ; il consomme 72 W / 24 V = 3 A.
Un ruban de LEDs quadrichromique RGB 12 V de 5 m de long a également une puissance de 14,4 W / m, donc de 72 W en tout ; il consomme 72 W / 12 V = 6 A, ce qui montre qu'il est plus économique et moins chauffant d'utiliser du 24 V que du 12 V.
Un servomoteur peu chargé, alimenté en 5 V, consomme environ 1 A, ce qui fait 1 A x 5V = 5 W.

Il faut donc connaître le courant et/ou la puissance demandée par l'actionneur ou la carte à brancher, pour dimensionner l'alimentation en conséquence. Si le but est de brancher de nombreux éléments, il faut dimensionner en fonction de leur nombre (et pour les moteurs, de leur charge).

Spécifications

Électriques

  • Tension d'entrée : AC 190V-240V 50Hz
  • Tensions de sortie : DC 5V / 12V / 24V selon le modèle choisi une tension par modèle
  • Puissances : 50W / 60W / 200W / 400W selon le modèle choisi
  • Bon taux de conversion (90%)

Les modèles que nous proposons :

Tableau u i P pour chaque modèle et dimensions : en cours de rédaction !

Boîtier

  • Matériau : boîtier en alliage d'aluminium / composants de base en cuivre, bonne efficacité de dissipation thermique
  • Faible encombrement, très minces, petite taille
  • Pas de ventilateur, très silencieuses

Dimensions des divers modèles : en cours de rédaction !

Conditions d'utilisation

  • Température de fonctionnement : 0 ~ 45°C
  • Température de stockage : -15 ~ 65 ℃
  • Humidité ambiante tolérée : 0 ~ 95% sans condensation

Branchements des fils

À savoir même si les fils sont fournis.

Côté câble secteur

Trois voies à visser sont identifiées par une gravure :

Symbole Terre = fil de terre jaune et vert

N = Neutre = fil bleu

L = Phase = fil marron

Côté sortie basse tension

4 vois sont disponibles, 2 (+) et 2 (-), identifiés par une gravure sur le boîtier.

Exemples de branchements

Attention avec les moteurs et servomoteurs : leur consommation électrique dépend du poids qu'ils soulèvent. S'ils bougent des objets très légers, une alimentation commune convient pour plusieurs éléments, s'ils bougent des objets lourds ils peuvent consommer beaucoup chacun.

Petits actionneurs peu puissants : moins d'1 A

=> Possibilité d'en brancher beaucoup sur un seul bloc d'alimentation.

5 V

  • Servomoteurs standards, mini-servo ou servo-treuils 5 Volts à faible couple ;
  • mini-électroaimants ;
  • moteurs vibreurs, petits moteurs à courant continu
  • LEDs individuelles, rubans de LEDs courts (1m)

12 V

  • petits moteurs CC rapides
  • ventilateur de PC

24 V

Actionneurs moyennement puissants : 1 à 5 A

=> Possibilité d'en brancher quelques uns sur un seul bloc d'alimentation.

5 V

  • Servomoteurs standards chargés, servo-treuils 5 Volts à faible couple ;

12 V

  • électroaimants (solénoïdes) 5N ou 20N
  • moteurs CC courants

24 V

  • rubans de LEDs courts, LEDs individuelles

Gros actionneurs : 5 à au-delà de 10 A

=> Possibilité d'en brancher 1 ou 2 sur un seul bloc d'alimentation.

5 V

  • servomoteurs de puissance, à couple très élevé
  • LEDs ultralumineuses (avec radiateur dissipateur)

12 V

  • moteur d'essuie-glace chargé
  • électroaimants 60 N
  • rubans de LEDs très longs

24 V

  • motoréducteurs à fort couple
  • vérins chargés
  • rubans de LEDs très longs, très lumineux, plus de 100 LEDs/m
