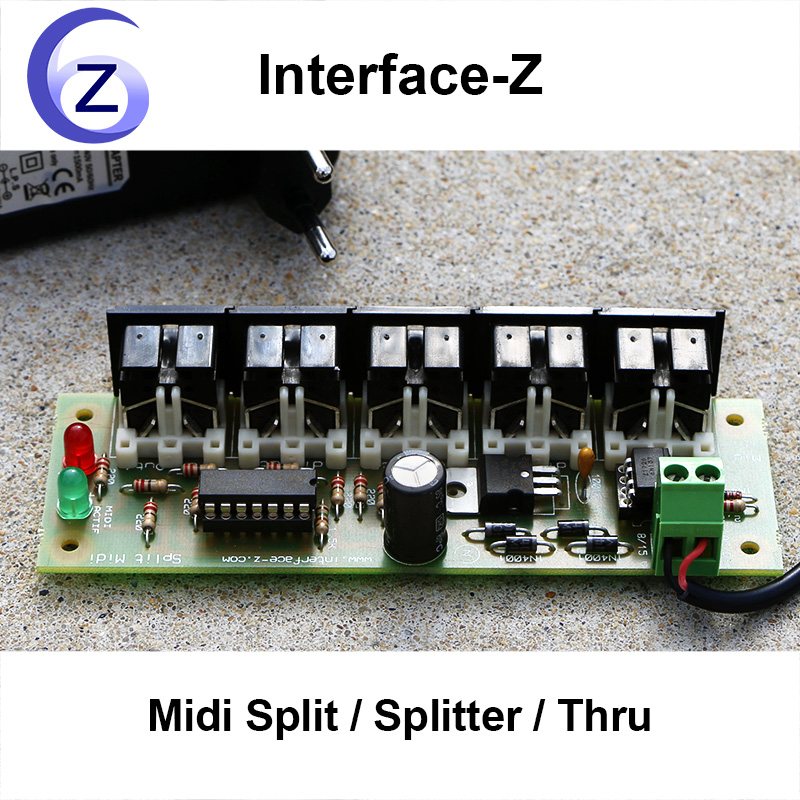

  • Split Midi 1 vers 4, aide à la commande d'actionneurs
  • Répartiteur de flux Midi
  • Splitter 1 entrée Midi répétée vers 4 sorties
  • Branchement Midi en étoile

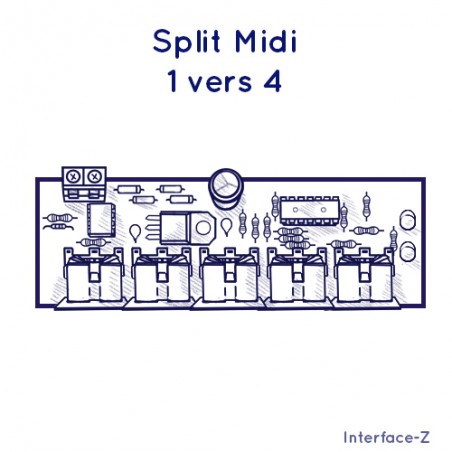

  • Midi Thru 1 vers 4, outil de câblage
  • Possibilité de mise en boîtier
  • Communication au protocole Midi
  • Transmission et connexions Midi

Split Thru Midi 1 vers 4

  • Répétition d'un flux Midi en même temps sur les 4 sorties ;
  • Aussi connu comme split MIDI, splitter, répétiteur, thru, dispatch... ;
  • Aide à la connexion d'appareils Midi.
Montage :

Remise sur la quantité

Quantité Remise Vous économisez
5 3,00 € Jusqu'à 15,00 €
Interface-Z
com-split
27,50 €
5 1
,
5/ 5
TTC
Quantité

Description

Cette carte permet de recopier un signal Midi entrant sur plusieurs sorties Midi (Midi THRU). Le signal entrant dans le split est distribué simultanément sur les quatre sorties de la carte.

Aucun driver n'est nécessaire pour utiliser ce montage.

Branchement de 4 sorties Midi répétées
Split 1 voie Midi vers 4 voies Midi.

Split Midi vu de face, côté connecteurs.
De face.

Ce produit est souvent utilisé pour multiplier les sorties disponibles, mais il n'est pas uniquement dédié à du signal sortant : il peut par exemple servir à envoyer les signaux d'un même capteur vers 4 ordinateurs différents (s'il n'est pas possible de les mettre en réseau...).

Remarques techniques

Connectique et fixation

- 1 entrée Midi IN, connecteur DIN 5 broches
- 4 sorties Midi OUT, connecteur DIN 5 broches
- 1 connecteur d'alimentation
- 4 emplacements de fixation, aux angles.


Caractéristiques techniques

  • Alimentation par bloc secteur, pile ou batterie de 7 à 15 V, alternatif ou continu.
  • LED Témoin lumineux de fonctionnement.
  • LED Témoin lumineux d'activité Midi.
  • Les optocoupleurs utilisés sont de très bonne qualité, ce qui permet de ne pas avoir de déformation du signal Midi et une bonne longueur de transmission, 15 à 20 m de distance, compatibles avec la norme officielle Midi.

Trucs et astuces

  • Il est possible de cascader les splitters pour augmenter le nombre de sorties Midi.
  • Certaines de nos cartes actionneurs comportent directement un split Midi.

Programmation

Le split est transparent du point de vue des logiciels et des codes. C'est une aide au câblage et au branchement qui n'interfère pas avec le signal.

Téléchargements :

- Patchs Isadora, Max, PD + docs
- Patchs Isadora, Max, Pure Data, avec explications

Montage en Boîtiers

Nos boîtiers sont en plastique, avec des prises Midi de façade.

Il est aussi possible d'acheter une carte sans boîtier et de créer son boîtier, avec comme seule contrainte d'isoler la carte électriquement donc d'employer des matériaux non conducteurs.

Par exemple :

Split Midi en boîtier.
Split Midi en boîtier.
Split 1 vers 4 en boîtier

Exemples d'applications

Un répétiteur Midi s'avère utile lorsque l'on veut envoyer le même signal en sortie vers plusieurs matériels. Si les ordres Midi proviennent d'un ordinateur, le split se branche sur la sortie Midi, avant de répercuter les messages vers les actionneurs (ou sampleurs, ou quoi que ce soit capable de répondre à des consignes midi).

- Si l'on utilise 2 montages servomoteurs, avec une interface Midi-USB ou une carte son avec une seule sortie Midi, pour contrôler 16 servo, un Split est nécessaire.
- Pour utiliser ensemble un montage servomoteur, un pilotage deux Relais et deux synthétiseurs, un split 1 vers 4 est nécessaire.

Interface-Z
com-split

Téléchargement

com_midi

Patchs de test de communication Midi en Max, PD, Isadora.

Téléchargement (185.33k)
