Matériel - Actionneurs

Module 8 Actionneurs analogiques 0-10 Volts

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max MSP 4
Max MSP 5
Isadora

Pure Data / Gem

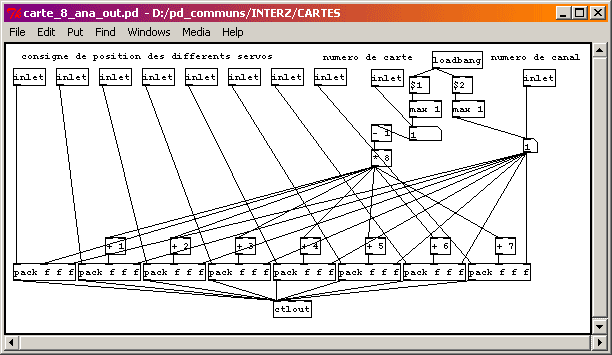

Patch PD 1 : Envoi des commandes pour piloter 8 actionneurs analogiques gràce à des Control Change

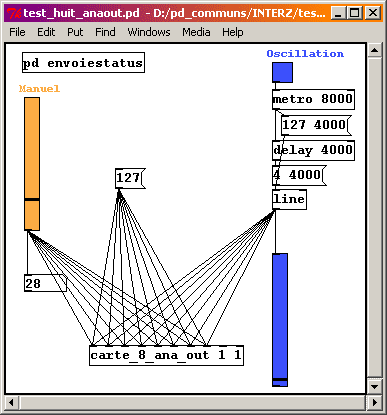

Patch PD 2 : Test de pilotage des actionneurs en Control Change (voir documentation)

L'objet "carte_8_ana_out" est une invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 actionneurs sur 128 pas, la neuvième permet de choisir le numéro de la carte et la dernière permet de choisir le canal Midi.

Les valeurs des ascenseurs pour sont définies entre 0 et 127.

Le sous-patch "envoiestatus" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.

Patch PD 3 : Test de pilotage simple

Ce patch envoie directement des Control Change à la carte actionneurs (ctlout).
La première entrée du ctlout prend la valeur du Control Change, entre 0 et 127. Ici un compteur permet d'obtenir des valeurs croissantes, soit régulières en activant le metro, soit ponctuelles en cliquant sur le Bang.
Un autre compteur, de 0 à 8, est branché sur la deuxième entrée du ctlout. Actionné par Bang, il permet de choisir le numéro de control change, donc le numéro de l'actionneur piloté.
Le nombre sur la troisième entrée donne le canal Midi.
