Carte 2 Servos 4 Gradation PWM en Max 4
- Ces patches correspondent à la carte mixte 2 Servomoteurs / 4 Gradations (dite 2 Servo / 4 Lampes).
- Documentation de la carte.
- Ensemble des patches disponibles actuellement (Max, Isadora, PD).
- Patches Max 4 pour 2 Servos / 4 Gradations.
Patches de test

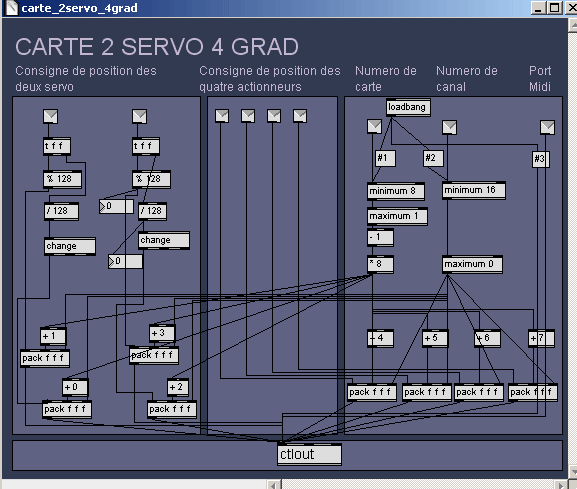

Invocation Max : Piloter 2 servomoteurs en 3500 pas et 4 actionneurs
carte_2servo_4grad.pat
Pour voir cette image en grand : Clic

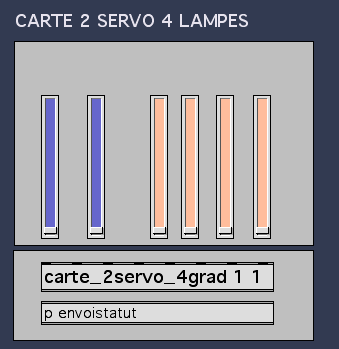

Patch Max : Test de pilotage des servos et actionneurs de puissance
L'objet "carte_2servo_4grad" est une invocation du patch présenté auparavant. Les deux premières entrées servent à piloter les 2 servomoteurs en 3500 pas de résolution, les quatre suivantes servent à piloter les 4 actionneurs en gradation sur 128 pas, la septième permet de choisir le numéro de la carte et la dernière permet de choisir le canal Midi.
Les valeurs des 2 ascenseurs pour Servo sont définies entre 500 et 3100.
Les valeurs des 4 ascenseurs pour Actionneurs sont définies entre 0 et 127.
Le sous-patch "Running_status" permet de s'affranchir de l'éventuel phénomène de running status lié au protocole Midi. Une page dédiée à ce sujet : running status. Le patch est détaillé ici.
Ce patch a été réalisé par Timothée Baschet.
