Cartes filles 8 Transistors :
8 sorties en gradation PWM

• Ces patches correspondent aux cartes filles 8 Transistors : Basse Puissance et Haute Puissance.
• Les cartes filles sont pilotées par une carte de commande 8 ou 32 actionneurs.
• Documentations des cartes.
• Ensemble des patches disponibles actuellement (Max, Isadora, PD).
• Patches Max 6 pour 8 Transistors

Abstraction Max

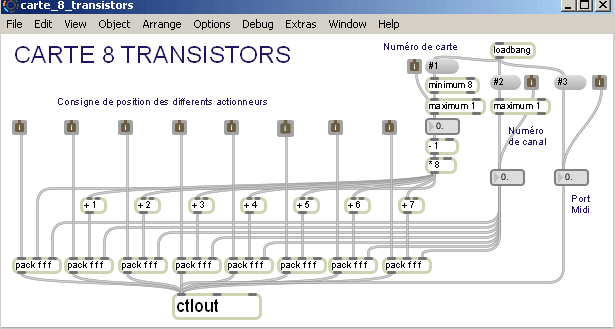

Abstraction Max : Envoi de commandes pour piloter 8 actionneurs (lampes, LED, moteurs CC, électro-aimants) par des Control Change

Fichier max carte_8_actionneurs.maxpat.

Patches de test

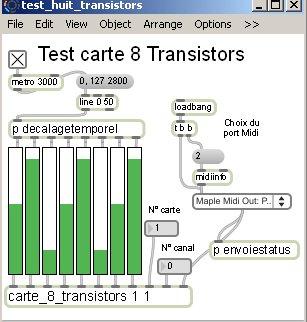

Patch Max : Test de pilotage des actionneurs de puissance - en Control Change

Fichier test_huit_transistors.maxpat

Le numéro de carte et le canal peuvent être donnés en arguments de l'objet.

Les huit premières entrées servent à piloter les 8 actionneurs (lampes, moteurs, etc...) en gradation sur 128 pas (selon la configuration de la carte de Commande, voir documentation), la neuvième permet de choisir le numéro de la carte, la dixième permet de choisir le canal Midi et la dernière configure le port Midi de sortie (correspondant à l'interface branchée sur la carte de commande).

Les valeurs des ascenseurs pour sont définies entre 0 et 127.

Sous-patch :

Le sous-patch "envoiestatus" permet de s'affranchir du running status lié au protocole Midi. Une page dédiée à ce sujet : running status. Le patch est détaillé ici.
