12 Capteurs analogiques / 16 numériques
vers Midi en Max 4

• Ces patchs correspondent à la carte 28 capteurs (12-Ana/16-Num).
• Documentation de la carte, ensemble des docs utiles.
• Ensemble des patchs disponibles actuellement (Max, Isadora, PD, Usine, Processing).
• Patchs Max 4 pour 12 Ana.

Cette page contient tous les sous-patches susceptibles d'être utiles avec une interface 12 analogiques / 16 numériques :

Version 4 analogiques / 8 numériques

• quatre_ana_mode7bits : pour les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• quatre_ana_mode12bits : pour les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• test_4 : visualisation des 4 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.

Version 8 analogiques / 8 numériques

• huit_ana_mode7bits : pour les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• huit_ana_mode12bits : pour les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• test_8 : visualisation des 8 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.

Version 12 analogiques / 16 numériques

• douze_ana_mode7bits : pour toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• douze_ana_mode12bits : pour toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• test_12 : visualisation des 12 voies analogiques en 128 et 4096 pas et des 16 entrées numériques.
• test_8_4 : visualisation des 12 voies analogiques en 128 et 4096 pas et des 16 entrées numériques.

Fichier résumé

• 12_ana_sous-patchs : fichier contenant tous les sous-patchs pouvant être utiles dans la réception des données d'un 4/8/12 ana.

Affichage des données au cours du temps

• 12_ana_affichage :pour voir les données d'un capteur avec un multislider.

Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.

.... ~^(;,;)^~ ....

Version 4 entrées analogiques / 8 entrées numériques

Patch max 1 : Obtention des données de 4 capteurs en 128 pas

Abstraction quatre_ana_mode7bits.pat



La réception des données (messages Midi Control Change) est basée sur l'objet ctlin.

Patch max 2 : Obtention des données de 4 capteurs en 4096 pas

Abstraction quatre_ana_mode12bits.pat

La carte doit être configurée en mode 12 bits, interrupteur 5 On.

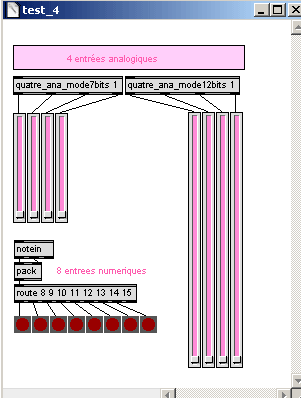

Patch max 3 : Visualisation des données de captation

Fichier test_4.pat

Le patch utilise les deux sous-patchs détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).

.... ~^(;,;)^~ ....

Version 8 entrées analogiques / 8 entrées numériques

Patch max 4 : Obtention des données de 8 capteurs en 128 pas

Abstraction huit_ana_mode7bits.pat

Patch max 5 : Obtention des données de 8 capteurs en 4096 pas

Abstraction huit_ana_mode12bits.pat

La carte doit être configurée en mode 12 bits, interrupteur 5 On.

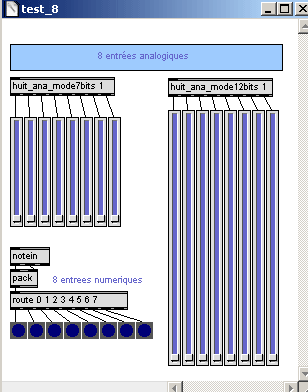

Patch max 6 : Visualisation des données de captation

Fichier test_8.pat

Le patch utilise les deux sous-patchs détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).

.... ~^(;,;)^~ ....

Version 12 entrées analogiques / 16 entrées numériques

Patch max 7 : Obtention des données de 12 capteurs en 128 pas

Abstraction douze_ana_mode7bits.pat

Ce patch est compatible avec toutes les versions de la carte, 4, 8 et 12 entrées.

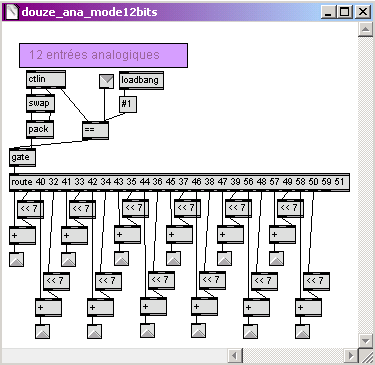

Patch max 8 : Obtention des données de 12 capteurs en 4096 pas

Abstraction douze_ana_mode12bits.pat

La carte doit être configurée en mode 12 bits, interrupteur 5 On.

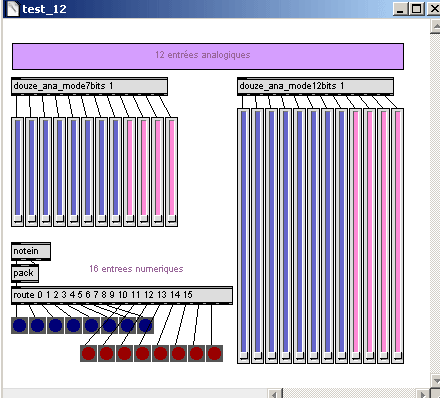

Patch max 9 : Visualisation de toutes les données de captation analogiques en 128 et 4096 pas et numériques

Pour recevoir et afficher les données des douze capteurs, il faut soit utiliser le patch douze_ana_modeX soit les patchs quatre_ana_X et huit_ana_ :

Fichier test_12.pat

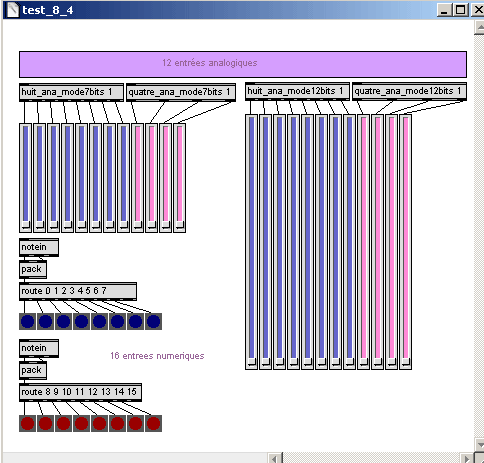

Patch max 10 : Visualisation de toutes les données de captation avec les autres abstractions

Une carte à 12 entrées analogiques et 16 numériques est logiciellement équivalente à une carte 4 analogiques / 8 numériques avec une carte 8 analogiques / 8 numériques.

Fichier test_8_4.pat

_._... /|\(;,;)/|\ ..._._

Autres visualisations de capteurs

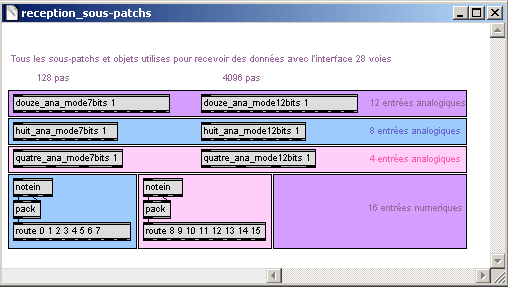

Patch max 11 : Résumé - Toutes les abstractions

Fichier 12_ana_sous-patchs.pat

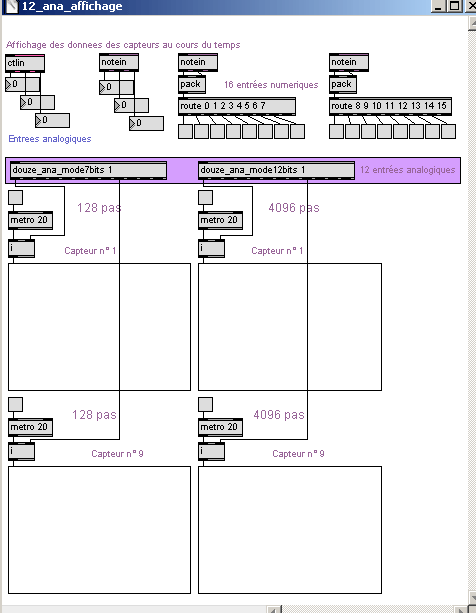

Patch max 12 : Visualisation des données au cours du temps pour un capteur analogique en 7 et 12 bits

Fichier 12_ana_affichage.pat

L'affichage s'effectue à l'aide d'un multislider.
