Vitesse - Radar à effet Doppler en Max 4

• Ces patches correspondent au capteur de Vitesse Radar à effet Doppler.
• Documentation des capteurs simples, ensemble des docs utiles.
• Ensemble des patches disponibles actuellement (Max).
• Patches Max 4 pour capteur de vitesse.
• Principe et explications ici.

Patches de test

Patch Max : Traitement des données

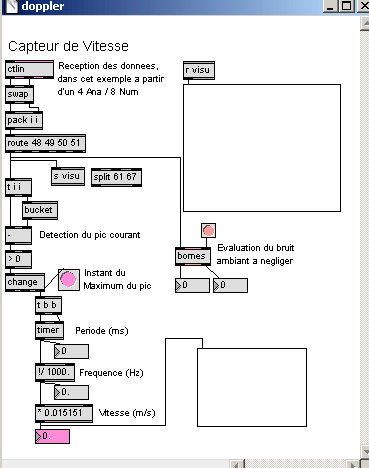

Patch doppler.pat

1. Réception des données
Vérifier que les données du capteur arrivent bien dans le logiciel. En cas de doute, identifier le canal Midi ou l'entrée correspondant au capteur.
2. Affichage des données au cours du temps
Remplacer si nécessaire les paramètres de réception en fonction de la carte réellement utilisée. Les données sont affichées sur un multislider en mode scroll, valeurs de 0 à 127.
3. Réglage de la sensibilité du capteur
En observant les données affichées, régler le capteur. Le réglage influe sur la portée. Le capteur doit être installé en position vraisemblable d'utilisation : la face sensible du module est celle qui est en résine et qui porte les zones métalliques plates.

Par défaut, en absence de mouvement, les données sont centrées.

4. Traitement des données
Ce patch permet de détecter le maximum de chaque pic de données. Ces pics sont utilisés pour calculer le temps écoulé entre chacun (avec un timer). Cette durée correspond à la période, en millisecondes. La période est l'inverse de la fréquence. La fréquence est ensuite multipliée par un facteur 0.015151 pour donner la vitesse de ce qui est détecté.
