Vibrations - Capteur piézoélectrique
Détection de pic en Max 5

• Ces patches correspondent au capteur de Vibrations Piezo.
• Documentation des capteurs simples, ensemble des documents utiles.
• Ensemble des patches disponibles actuellement.
• Patches Max 5 pour capteur Piezo.

Traitement des données du capteur

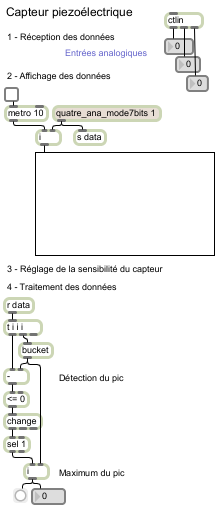

Patch Max 5 : Détection de pic et obtention de la valeur maximale

Patch piezo.maxpat

1. Réception des données
   Vérifier que les données du capteur arrivent dans le logiciel. En cas de doute, identifier le canal Midi de l'interface ou l'entrée sur laquelle est branché le capteur.
2. Affichage des données au cours du temps
   Remplacer si nécessaire "4ana_mode_7bits" par l'objet correspondant à l'interface réellement utilisée. Le reste des objets sert à afficher les données de façon cadencée (rééchantillonage régulier).
3. Réglage de la sensibilité du capteur
En observant les données affichées, régler le capteur à l'aide du potentiomètre. Le capteur doit être installé en position vraisemblable d'utilisation, fixé proprement et le disque piezo doit être soit collé soit pincé avec une plaque sans qu'il soit tordu ou trop écrasé. Tester des chocs d'intensité variable. Pour un fonctionnement optimal du capteur, les pics de données doivent atteindre un maximum de 127 (en midi standard) lorsque les chocs sont forts, sans saturer, et être tout petits lorsque les chocs sont faibles. La saturation apparaît quand le pic est tronqué à 127 (ce qui ne se voit qu'en affichage echantilloné).
4. Traitement des données
   Ce patch permet de détecter le maximum du pic de données et d'en extraire la valeur correspondant à l'intensité de la percussion.
