Matériel - Actionneurs

Carte 8 Transistors de puissance

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max/MSP 5
Max/MSP 4
Processing
Isadora

Pure Data

Invocation : Envoi des commandes pour piloter 8 actionneurs (lampes halogènes, LED, moteurs CC, électro-aimants) grâce à des Control Change

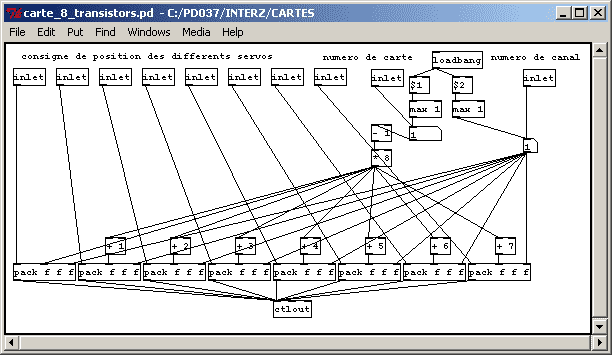

Patch carte_8_transistors.pd

Ce sous-patch contient un objet ctlout pour l'envoi des consignes Midi en Control Change vers la carte de Commande 8 Actionneurs. Il permet de s'adresser à n'importe quelle configuration de carte grâce aux numéros de carte (neuvième entrée) et au canal Midi (dernière entrée).

Patch PD : Test de pilotage des actionneurs de puissance - en Control Change

Le numéro de carte et le canal peuvent être donnés en arguments de l'objet.

L'objet "carte_8_transistors" est une invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 actionneurs (lampes, etc...) en gradation sur 128 pas (selon la configuration de la carte de Commande, voir documentation), la neuvième permet de choisir le numéro de la carte et la dernière permet de choisir le canal Midi.

Les valeurs des ascenseurs pour sont définies entre 0 et 127.
La chaîne d'objets sous le metro programme une vague de valeurs, ascendantes puis descendantes. L'activation du Toggle envoie cette vague sur toutes les sorties de la carte Transistors.

Le sous-patch "envoiestatus" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.
