Module 12 analogiques / 16 numériques vers Midi

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Max MSP 4
Max/MSP 5
Max/MSP 6
Pure Data
Isadora
Processing
Usine

Isadora

Pour télécharger un patch, clic droit sur l'image ou le lien et choisir "Enregistrer la cible sous...". Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.

Patch izz : Obtention des données en provenance de l'interface 12-Analogiques / 16-Numériques

Fichier .izz complet pour le module 12-ana

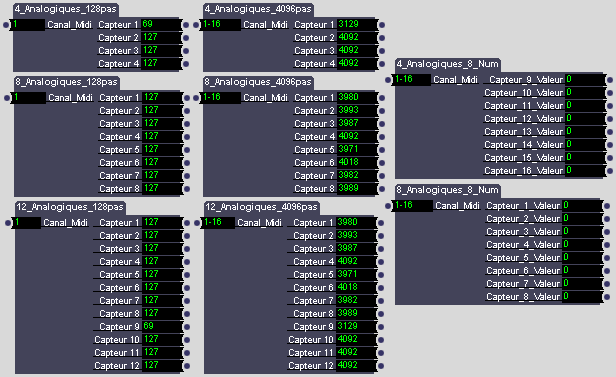

Pour tous ces actors, le canal Midi est paramétrable en entrée. Ils sont tous détaillés et affichés dans la suite de la page.

Les valeurs des 16 entrées tout ou rien pour la version de la carte "12 ana 16 num" sont obtenues en utilisant côte à côte les deux actors 8_Analogiques_8_Num et 4_Analogiques_8_Num.

Ce raisonnement est également valable pour les entrées analogiques : l'actor 12_Analogiques peut être remplacé par les actors 8_Analogiques et 4_Analogiques, ce qui permet de gagner de la place dans la fenêtre si toutes les entrées de capteurs ne sont pas nécessaires.

Les actors 12_Analogiques permettent bien sûr aussi de récupérer les données des cartes 4 et 8 voies.

Pour plus d'informations sur les messages Midi utilisés et les emplacements des capteurs, consulter la documentation : Midi-12-16-capteurs.pdf.

Actors pour la Version 4 analogiques / 8 numériques

Actor 4_Analogiques_128pas

Actor 4_Analogiques_128pas.iza

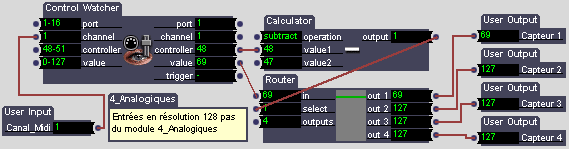

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur ses quatre sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 48 et 51.

Actor 4_Analogiques_4096pas

pour voir une image agrandie : ici
Actor 4_Analogiques_4096pas.iza

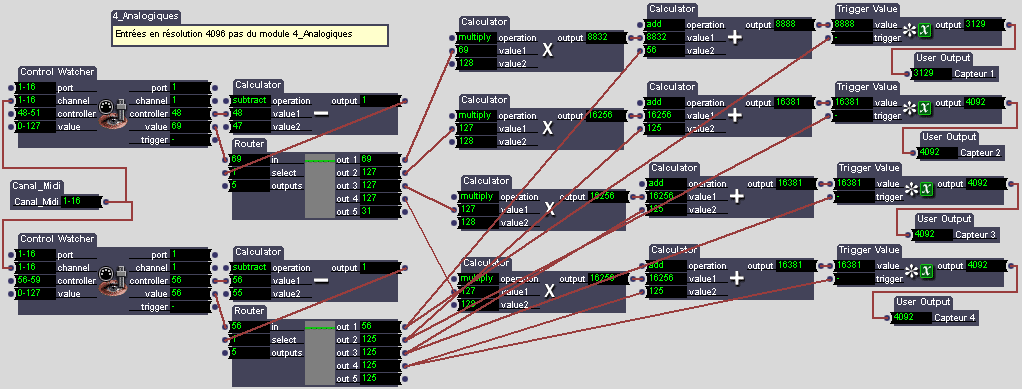

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 12 bits sur les quatre sorties (valeurs de 0 à 4095).

Actor 4_Analogiques_8_Num

Actor 4_Analogiques_8_Num.iza

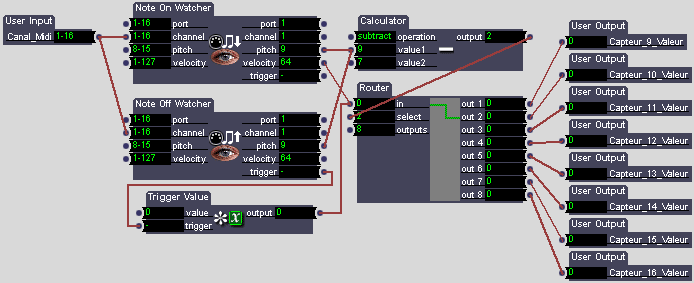

Cet actor permet de tester l'interface et d'afficher les données des 8 derniers capteurs tout ou rien en 7 bits sur huit sorties (valeurs de 0 à 127). Notez que les pitchs des objets Note On/Off Watcher sont limités entre 8 et 15.

Actors pour la Version 8 analogiques / 8 numériques

Actor 8_Analogiques_128pas

Actor 8_Analogiques_128pas.iza

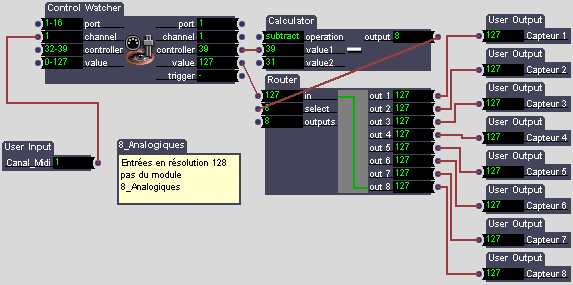

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur les 8 sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 32 et 39.

Actor 8_Analogiques_4096pas

pour voir une image agrandie : ici
Actor 8_Analogiques_4096pas.iza

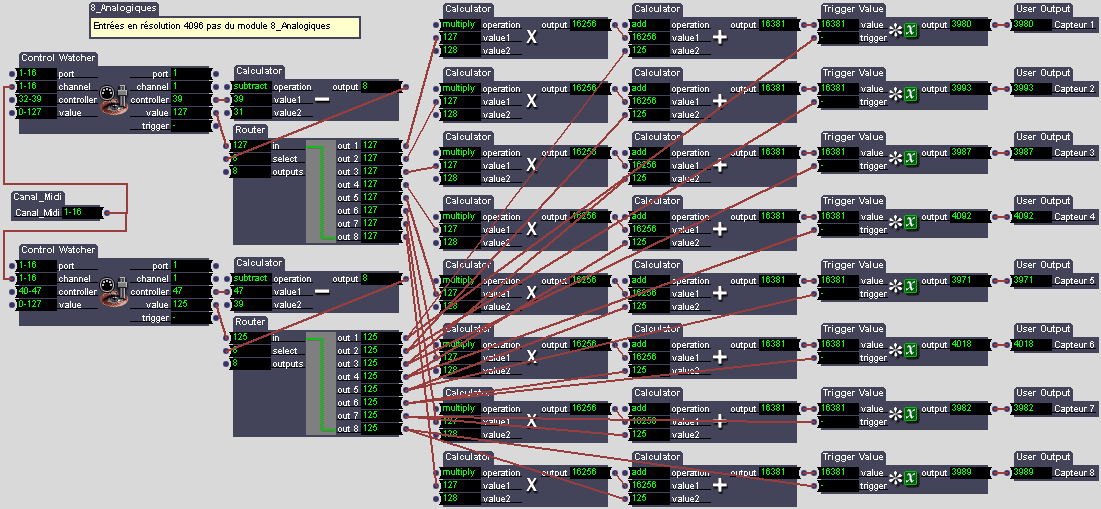

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 12 bits sur les huit sorties (valeurs de 0 à 4095).

Actor 8_Analogiques_8_Num

Actor 8_Analogiques_8_Num.iza

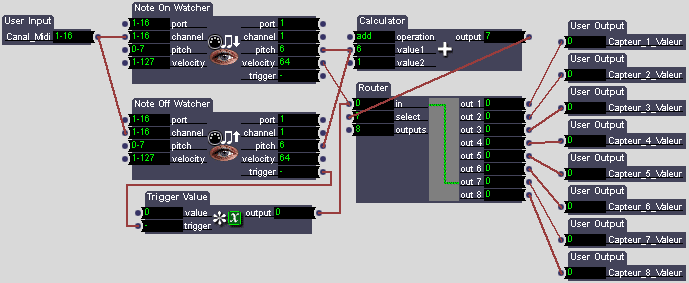

Ces trois actors sont identiques à ceux utilisés pour l'interface "8 analogiques / 8 numériques" qui précédait la carte 12 analogiques 16 numériques.

Actors pour la Version 12 analogiques / 16 numériques

Actor 12_Analogiques_128pas

Actor 12_Analogiques_128pas.iza

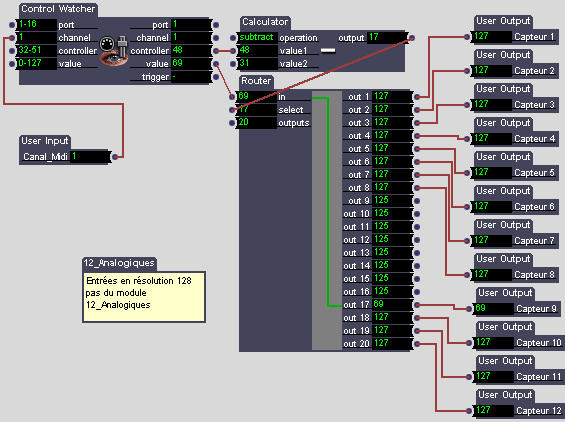

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur les 12 sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 32 et 51 et que toutes les sorties du Router ne sont pas utilisées.

Actor 12_Analogiques_4096pas

pour voir une image agrandie : ici
Actor 12_Analogiques_4096pas.iza

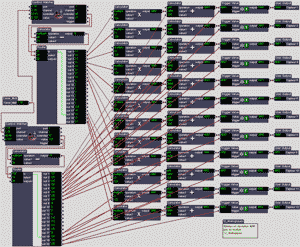

Cet outil permet de tester l'interface et d'afficher les données des douze capteurs en 12 bits sur les douze sorties (valeurs de 0 à 4095).

Ces patchs ont été faits avec la version 0.9b38 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
