Matériel - Interfaces pour Capteurs simples
Module 12 analogiques / 16 numériques vers Midi
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ces patches correspondent à l'interface 28 entrées Capteurs vers Midi, avec les versions 4 Ana / 8 Num, 8 Ana / 8 Num et 12 Ana / 16 Num. |
Téléchargements : |
- Patchs Max pour 12-Ana |
Max MSP 4
Max/MSP 5
Max/MSP 6
Pure Data
Isadora
Processing
Usine
Max/MSP 4
Autres outils : |
Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.
.... ~^(;,;)^~ ....
Version 4 entrées analogiques / 8 entrées numériques
Patch max 1 : Obtention des données des capteurs pour la version 4 entrées analogiques en 128 pas
Abstraction quatre_ana_mode7bits.pat
La réception des données (messages Midi Control Change) est basée sur l'objet ctlin.
Patch max 2 : Obtention des données des capteurs pour la version 4 entrées analogiques en 4096 pas
Abstraction quatre_ana_mode12bits.pat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

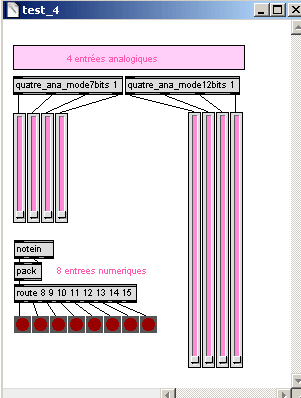

Patch max 3 : Test et visualisation des données pour la version 4
capteurs analogiques et 8 numériques
Le patch utilise les deux sous-patchs détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).
.... ~^(;,;)^~ ....
Version 8 entrées analogiques / 8 entrées numériques
Patch max 4 : Obtention des données des capteurs pour la version 8 entrées analogiques en 128 pas
Abstraction huit_ana_mode7bits.pat
Patch max 5 : Obtention des données des capteurs pour la version 8 entrées analogiques en 4096 pas
Abstraction huit_ana_mode12bits.pat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

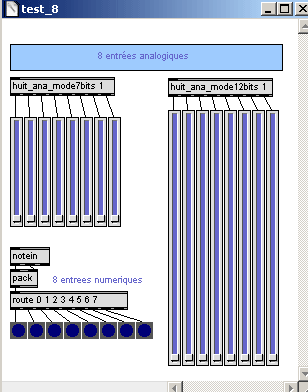

Patch max 6 : Test et visualisation des données pour la version 8
capteurs analogiques et 8 numériques
Le patch utilise les deux sous-patchs détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).
.... ~^(;,;)^~ ....
Version 12 entrées analogiques / 16 entrées numériques
Patch max 7 : Obtention des données des capteurs pour 12 entrées analogiques en 128 pas
Abstraction douze_ana_mode7bits.pat
Ce patch est compatible avec toutes les versions de la carte, 4, 8 et 12 entrées.

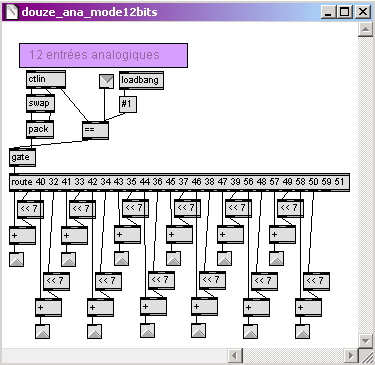

Patch max 8 : Obtention des données des capteurs pour les 12 entrées analogiques en 4096 pas
Abstraction douze_ana_mode12bits.pat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

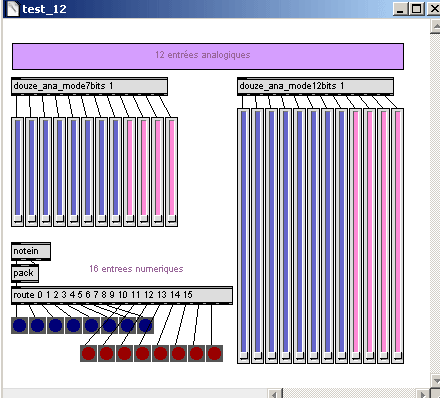

Patch max 9 : Test et visualisation des données pour 12
capteurs analogiques en 128 et 4096 pas et 16 numériques
Pour recevoir et afficher les données des douze capteurs, il faut soit utiliser le patch douze_ana_modeX soit les patchs quatre_ana_X et huit_ana_ :

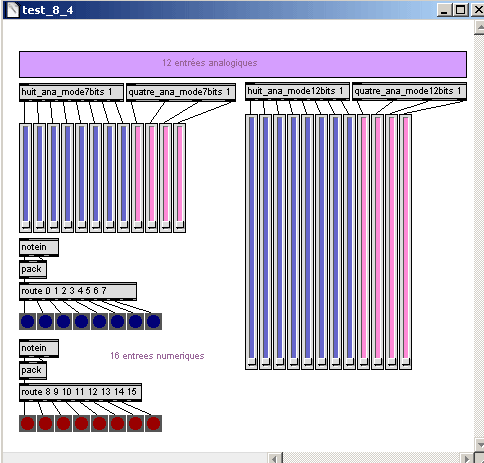

Patch max 10 : Test et visualisation des données pour 12
capteurs analogiques en 128 et 4096 pas et 16 numériques
Une carte à 12 entrées analogiques et 16 numériques est logiciellement équivalente à une carte 4 analogiques / 8 numériques avec une carte 8 analogiques / 8 numériques.
_._... /|\(;,;)/|\ ..._._
Autres visualisations de données de capteurs

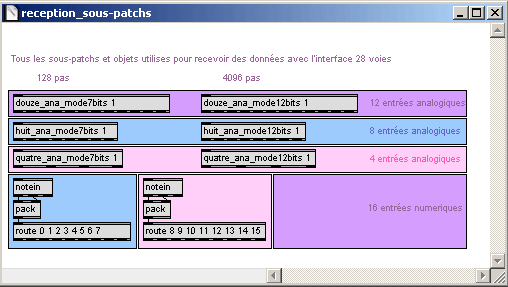

Patch max 11 : Résumé - Toutes les abstractions
Fichier 12_ana_sous-patchs.pat

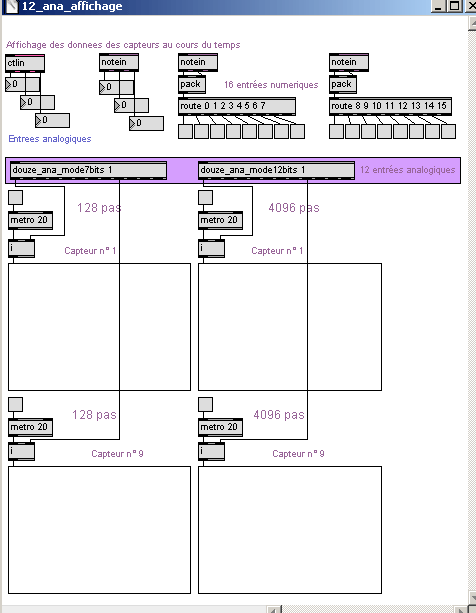

Patch max 12 : Visualisation des données au cours du temps pour un
capteur analogique en 128 et 4096 pas
L'affichage s'effectue à l'aide d'un multislider.
Liste des patches Max disponibles sur le site
