Module Mini-HF vers Midi

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Max MSP 4
Max/MSP 5
Max/MSP 6
Pure Data
Isadora
Processing
Usine

Max/MSP 5

Cette page contient tous les fichiers susceptibles d'être utiles avec un module Mini-HF : Abstractions mini_hf_7bits : pour les 8 entrées analogiques, chaque capteur donne des valeurs de 0 à 127 ; mini_hf_11bits : pour les 8 entrées analogiques, chaque capteur donne des valeurs de 0 à 2048 ; Fichiers de test reception_mini_hf_7bits : affichage des données des 8 entrées analogiques (sur 127 pas) et des 8 entrées numériques ; reception_mini_hf_11bits : affichage des données des 8 entrées analogiques (sur 2048 pas) et des 8 entrées numériques ; affiche_mini_hf_11bits : visualisation au cours du temps des données envoyées par le premier capteur analogique.

Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi. Attention : ce module utilise tous les numéros de Control Change d'un canal Midi. Pour utiliser d'autres cartes en même temps qu'une Mini-HF, il faut qu'elle soit sur un canal différent.

Abstractions

Patch Max 1 : Obtention des données des 8 capteurs analogiques en 128 pas

Abstraction mini_hf_7bits.maxpat

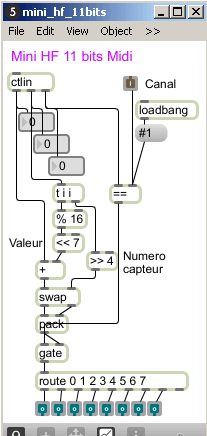

Patch Max 2 : Obtention des données des 8 capteurs analogiques en 2048 pas

Abstraction mini_hf_11bits.maxpat

_._... /|\(;,;)/|\ ..._._

Fichiers de test

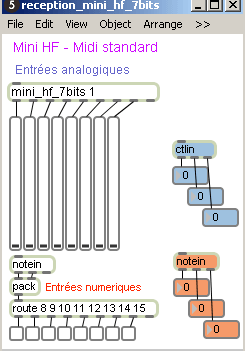

Patch Max 3 : Obtention, test et visualisation des données pour les 8 voies analogiques en 128 pas et pour les 8 voies numériques

Fichier reception_mini_hf_7bits.maxpat

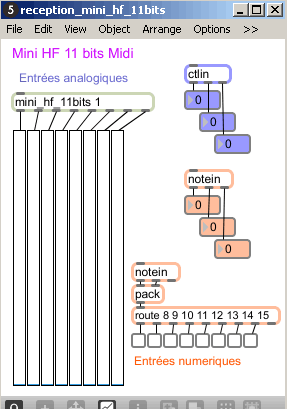

Patch Max 4 : Obtention, test et visualisation des données pour les 8 voies analogiques en 2048 pas et pour les 8 voies numériques

Fichier reception_mini_hf_11bits.maxpat

_._... /|\(;,;)/|\ ..._._

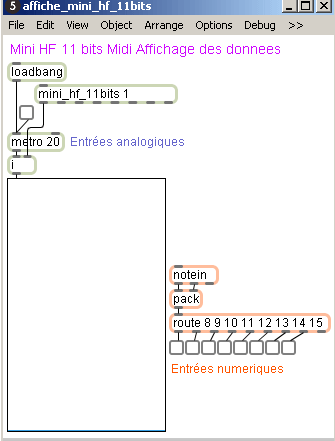

Patch Max 5 : Visualisation des données au cours du temps pour un capteur en 11 bits

Fichier affiche_mini_hf_11bits.maxpat
