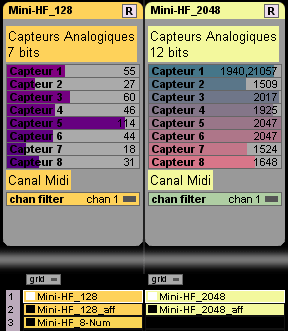

Workspace : Obtention et visualisation des données en provenance du module Mini-HF

Fichier .wkp complet

Ce workspace contient tous les patchs et scripts permettant de recevoir des données à partir d'un module Mini-HF, quelle que soit sa fréquence de transmission (433 MHz, 869 MHz, une des 2.4 GHz) ; ceux-ci sont détaillés ci-dessous.

Pour utiliser plusieurs Mini-HF simultanément, il faut les configurer sur des canaux Midi différents et filtrer sur le canal Midi dans le patch.

Patch .pat 1 : Réception et visualisation des données des 8 capteurs analogiques en 128 pas

Patch

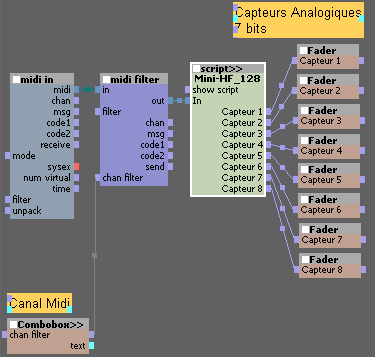

Détail du patch

Le patch utilise un "midi in" qui sert à recevoir touts les messages Midi entrant dans l'ordinateur. Le module "midi filter" permet de choisir le canal Midi correspondant à l'interface. Le script Mini-HF_128 sert à trier les messages, à ne conserver que ceux provenant d'une midi HF sur le canal choisi et à les sortir sur des sorties indépendentes les unes des autres. Les Faders sont connectés sur chacune de ces sorties.

Le script est disponible ici : Mini-HF_128.script.

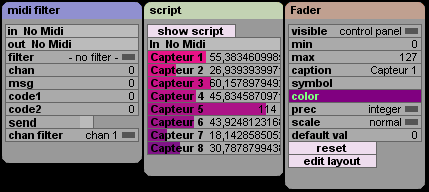

Configuration des modules Usine.

Patch .pat 2 : Réception et visualisation des données des 8 capteurs analogiques en 2048 pas

Patch Mini-HF_2048.pat

Le récepteur doit être configuré en mode 11 bits (interrupteur 5 Off). Les données des capteurs sont affichées de 0 à 2047 sur 8 faders.

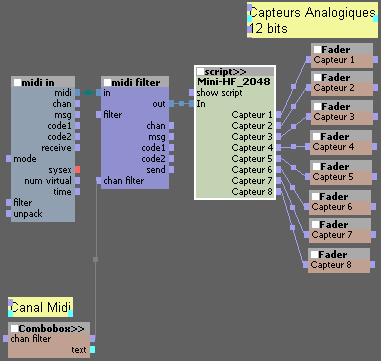

Détail du patch

Le patch utilise un "midi in" qui sert à recevoir touts les messages Midi entrant dans l'ordinateur. Le module "midi filter" permet de choisir le canal Midi correspondant à l'interface. Le script Mini-HF_2048 sert à trier les messages, à ne conserver que ceux provenant d'une midi HF sur le canal choisi et à les sortir sur des sorties indépendentes les unes des autres.

Le script est disponible ici : Mini-HF_2048.script.

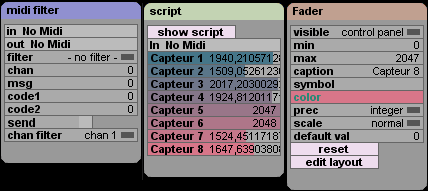

Configuration des modules Usine.

Patch .pat 3 : Réception et visualisation des entrées numériques

Patch Mini-HF_8-Num.pat

Ce patch est valable pour les deux résolutions de l'interface sans fil. Les données des capteurs sortent en tout ou rien sur des Switches.

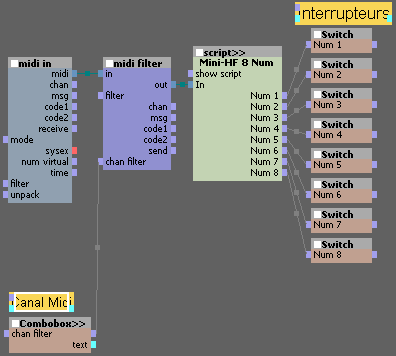

Détail du patch

Le patch utilise un "midi in" qui sert à recevoir touts les messages Midi entrant dans l'ordinateur. Le module "midi filter" permet de choisir le canal Midi correspondant à l'interface. Le script Mini-HF_8Num sert à trier les messages, à ne conserver que ceux provenant d'une midi HF sur le canal choisi et à les sortir sur des sorties indépendentes les unes des autres.

Le script est disponible ici : Mini-HF_8-Num.script.

Configuration des modules Usine.

Patch .pat 4 : Affichage des données d'un capteur au cours du temps en 128 pas

Patch Mini-HF_128_aff.pat

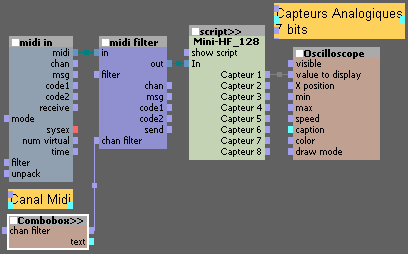

Détail du patch

Le patch utilise un "Oscilloscope" qui affiche les données avec un défilement constant au cours du temps. Le script est le même que dans le patch 1.

Configuration du module Oscilloscope.

Patch .pat 5 : Affichage des données d'un capteur au cours du temps en 2048 pas

Patch Mini-HF_2048_aff.pat

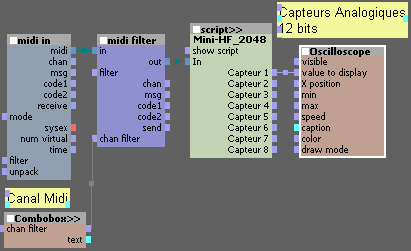

Détail du patch

Le patch utilise un "Oscilloscope" qui affiche les données avec un défilement constant au cours du temps. Le script de réception des data est le même que dans le patch 2.

Configuration du module Oscilloscope.
