Module 8 Actionneurs analogiques
0-10 Volts en Max 6

• Ces patches correspondent à la carte 8 Ana Out 0/10 V.
• Documentation de la carte.
• Ensemble des patches disponibles actuellement (Isadora, Max, PD).
• Patches Max 6 pour 8 Sorties Analogiques

Abstraction Max

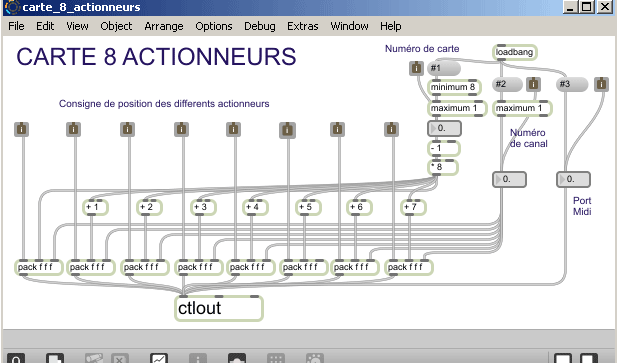

Sous-Patch Max 1 : Envoi des commandes pour piloter 8 Actionneurs en analogique de 0 à 10 Volts

Cette abstraction permet de piloter 8 actionneurs grâce à des Control Change. Elle peut être copiée/collée dans un sous-patch pour éviter le recours au fichier externe ou bien être appelée par un autre patch pour piloter les 8 sorties de la carte.

Fichier carte_8_actionneurs.maxpat.

Ne pas oublier de choisir le périphérique de sortie Midi en double cliaquant sur l'objet ctlout.

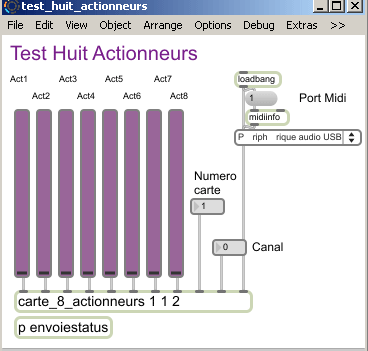

Patch Max 2 : Test de pilotage des actionneurs

Fichier test_huit_actionneurs.maxpat.

Il s'agit dans ce cas d'un exemple semblable à celui de la carte 8 Transistors. L'objet "carte_8_actionneurs" peut être utilisé en tant qu'invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 actionneurs sur 128 pas, la neuvième permet de choisir le numéro de la carte et la dernière permet de choisir le canal Midi.

Les valeurs des ascenseurs pour sont définies entre 0 et 127.

Le sous-patch"envoiestatus" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running status. Le patch est détaillé ici.
