Module 8 Actionneurs analogiques
0-10 Volts

• Ces patches correspondent à la carte 8 Ana Out 0/10 V.
• Documentation de la carte.
• Ensemble des patches disponibles actuellement (Isadora, Max, PD).
• Patches PD pour 8 Sorties Analogiques

Invocation

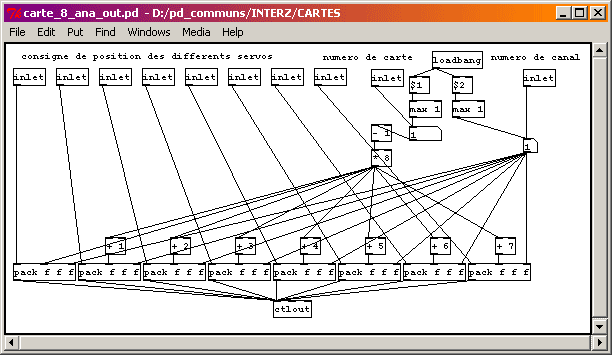

Sous-Patch PD 1 :
Envoi des commandes pour piloter 8 Actionneurs en analogique de 0 à 10 Volts

Cette invocation peut être appelée par un autre patch pour piloter les 8 sorties de la carte. Le pilotage individuel se fait via des Control Change.

Patch carte_8_ana_out.pd

Patches de test

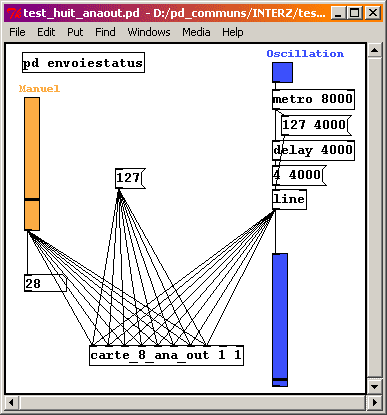

Patch PD 2 : Test de pilotage des actionneurs

Patch test_huit_anaout.pd

L'objet "carte_8_ana_out" est une invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 actionneurs sur 128 pas, la neuvième permet de choisir le numéro de la carte et la dernière permet de choisir le canal Midi.

Les valeurs des ascenseurs pour sont définies entre 0 et 127.

Le sous-patch "envoiestatus" permet de s'affranchir du running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.

Patch PD 3 : Test de pilotage simple

Ce patch envoie directement des Control Change à la carte actionneurs (ctlout).
La première entrée du ctlout prend la valeur du Control Change, entre 0 et 127. Ici un compteur permet d'obtenir des valeurs croissantes, soit régulières en activant le metro, soit ponctuelles en cliquant sur le Bang.
Un autre compteur, de 0 à 8, est branché sur la deuxième entrée du ctlout. Actionné par Bang, il permet de choisir le numéro de control change, donc le numéro de l'actionneur piloté.
Le nombre sur la troisième entrée donne le canal Midi.
