Proximètres RM - Courte et moyenne distance

  • Capteurs de distance
  • Portées 30 cm, 80 cm, 1,5 m
  • Triangulation Infrarouge
  • Analogiques
Portée du capteur :
Interface-Z
cs-proxi-150
24,75 €
5 1
,
5/ 5
TTC
Quantité

Qu'est-ce qu'ils captent ?

Détections possibles avec des proximètres infrarouges analogiques :

  • Présence immobile
  • Passage
  • Approche / Éloignement
  • Mesure de distance précise (télémétrie)
  • Mouvement d'une main, mouvement proche
  • Sens de passage, donc comptage d'entrées/sorties, avec 2 capteurs en parallèle (barrière optique)
  • Localisation d'une personne (avec la version 1,m) ou d'une main par quadrillage de l'espace avec plusieurs capteurs en parallèle
  • Surveillance de passage dans un bol transparent ou dans un aquarium
  • Interactivité à travers une vitrine

Comment le font-ils ?

Les proximètres sont des capteurs simples mesurant la distance. Ils se connectent directement à une carte pour capteurs telle que la 2 entrées analogiques ou la 4 voies analogiques / 8 numériques pour obtenir du Midi, ou la 16 capteurs OSC pour obtenir des données en protocole réseau.

Ils donnent une réponse graduelle, analogique.

Ces capteurs sont basés sur les modules infrarouge Sharp GP2Y0A02YK0F, GP2Y0A41SK0F, GP2Y0A21YK0F (nouvelle émanation de l'historique GP2D12).

Portées

  • 40 cm
  • 80 cm
  • 150 cm (1,5 m)

Pour une portée de 5,5 m, voir la page du proxi géant.

Leurs caractéristiques sont communes avec les autres capteurs de la catégorie et détaillées dans la page générale d'informations. Ils sont donc directifs, non linéaires et montrent un repliement des données au plus près des modules sensibles.

Nos cartes électroniques associées permettent de débruiter et amplifier les données de ces capteurs afin que leur réponse soit pleine gamme et propre, ce qui est beaucoup plus précis que si l'on utilise le module seul.


Données envoyées par le capteur, ici affichées au cours du temps. Les valeurs vont de 0 à 127 en hauteur.

Débits

  • 4 à 30 cm : environ 47 mesures / seconde
  • 20 à 150 cm : 24 mesures / seconde
  • 10 à 80 cm : 24 mesures / seconde

Débits calculés d'après la documentation des modules sensibles.

Dimensions des modules sensibles

Les modules 30 et 80 cm ont la même taille, les 150 sont plus gros.

Carte électronique

Carte électronique

30 cm, 80 cm

La fixation se fait par une vis dans les trous de chaque côté.

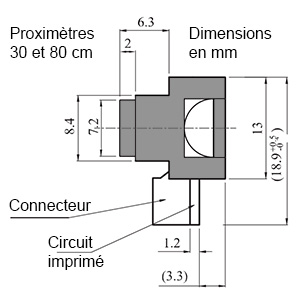

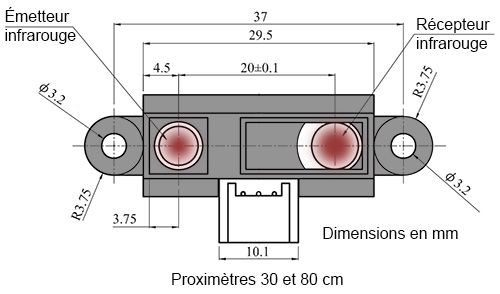

Taille du module mesure de distance

Dimensions des capteurs

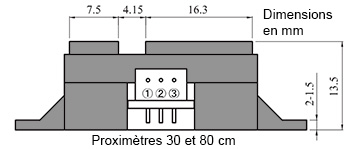

Taille des capteurs de distance

150 cm

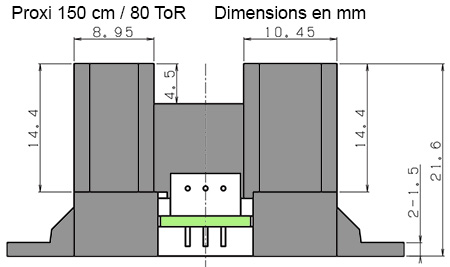

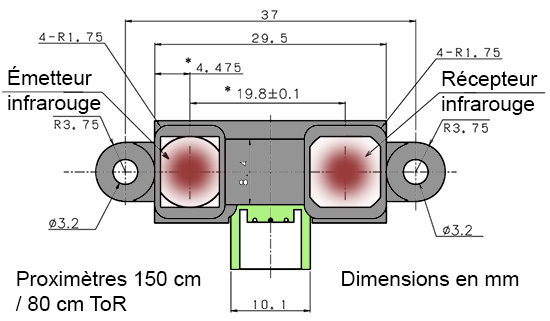

Taille du GP2Y0A02YK0F

Dimensions du GP2Y0A02YK0F

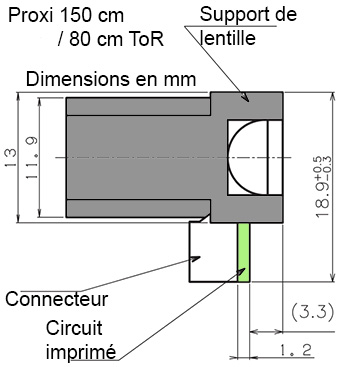

Côté du module de distance

Exemples d'applications

Detection de passage d'un spectateur à proximite d'une installation artistique, mesure de l'approche d'une main en un endroit précis, contrôle à distance d'un effet sonore avec beaucoup de finesse, analyse d'un battement de pied, confection d'une corde virtuelle, instrument de musique sans contact...

Nicolas Perrin / L'émoi sonneur, GUITARE / PAYSAGE (2021) :
- Site du collectif
- Video, avec des feuilles !
Autre video !

Veaceslav Druta, Balançoire / Swing / Scrânciob (2004) :
Présentation de l'œuvre
Vidéo de l'installation

Cécile Guigny, Play in C (2007) :
Présentation de l'œuvre
Vidéo de l'installation

Anna Sokolova, Understand/Feel (2005) :
- Site de l'artiste

Petite vidéo de démonstration : exemple d'application visuelle et sonore.

Belgariade interactive par Interface-Z sur Vimeo.

En résumé

Avantages :

  • Détecteur sans contact, pour l'interaction à distance.
  • Ce capteur est très difficile à parasiter, il est très robuste. En particulier, il supporte les éclairages forts et les variations de luminosité violentes, bien qu'il s'agisse d'un système optique (infra-rouge).
  • Il possède une excellente résolution à très courte distance, de l'ordre du mm.
  • Il est facile à mettre en oeuvre (lorsque l'électronique de contrôle est fournie, comme pour notre version).
  • Grâce à l'électronique qui lui est associée, notre capteur envoie un signal débruité et lissé et pleine gamme sur 0-5V.
  • Il peut être protégé par une vitre et fonctionne s'il est plaqué contre cette vitre. On peut donc l'utiliser dans une vitrine.

Contraintes :

  • Le signal n'est pas directement proportionnel à la distance : le capteur est très sensible aux distances courtes et de moins en moins lorsque la distance augmente. Cette non linéarité du capteur est cependant corrigeable par patchs ou peut être exploitée pour un effet esthétique (par exemple pour simuler un theremin capacitif).
  • Il ne faut pas l'utiliser dans les 10 premiers cm de distance (dans le cas du 10-80 cm, plus pour les plus grandes portées...), sinon il envoie des informations non exploitables. En effet, le signal envoyé pour une distance inférieure à 10 cm est identique à celui qui correspond à une autre distance, supérieure à 10 cm (signal non bijectif, repliement des données). Pour éviter la confusion, il est recommandé de ne pas tenir compte des mesures de distances en-deça de 10 cm, ou bien de n'utiliser que celles-là (détection très précise à très courte portée).

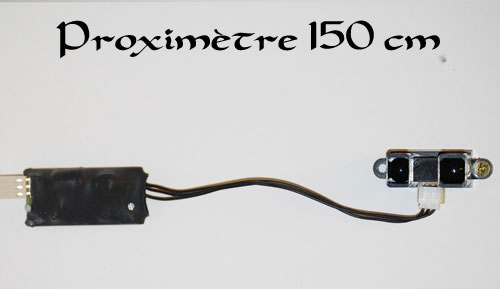

Proxi plus longue portée : 150 cm.
Proximètre 1,50 m.

Ce detecteur est rendu plus discret en séparant le module de captation de la carte électronique, qui peut alors être cachée plus loin. Le fil de liaison entre les deux ne peut cependant être très long, il vaut mieux ne pas dépasser un mètre (pour éviter le parasitage).

Interface-Z
cs-proxi-150

Téléchargement

Fiche des Proximètres

Besoin de plus d'informations sur le fonctionnement du capteur ? C'est ici !
