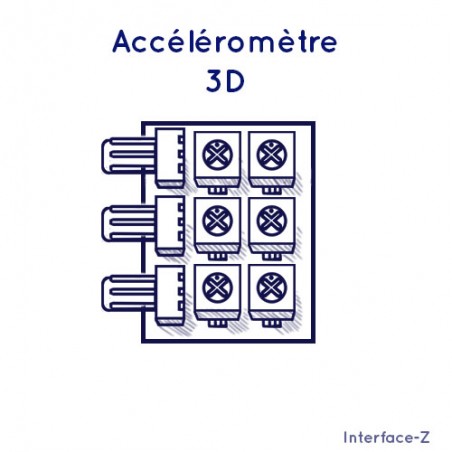

Variantes : 2 axes ou 3 axes, accéléro ou inclino
  • Accéléromètre / Inclinomètre 3D
  • Réglages de gain et de zéro (niveau de repos)
  • 2 potentiomètres de réglage par axe
  • Capteur dynamique : Mesure d'accélération, impacts, percussions
  • Capteur statique : Mesure d'inclinaison, angle, accélération de la pesanteur
  • Variantes : 2 axes ou 3 axes, accéléro ou inclino
  • Utilisable avec une interface sans fil pour du spectacle vivant, danse, performances, gants interactifs.

Inclinomètre 3D

3D Inclinometer

  • Inclinaison / Accélération
  • 2 axes X / Y
  • Nouvelle version 2012

Interface-Z
cs-acc3D
41,50 €
5 1
,
5/ 5
TTC
Quantité

Description

Ce capteur se décline en 2 axes et 3 axes. Il est utilisé soit comme un accéléromètre soit comme un inclinomètre.

Il est décrit de façon bien PLUS DETAILLEE sur la page du «Accéléromètre 2D

INCLINOMETRE = ACCELEROMETRE

Mesure d'angle

La mesure d'angle se fait par inclinaison par rapport à la verticale, direction de l'accélération de la pesanteur à la surface de la Terre. Les deux composantes, accélération du mouvement et mesure de l'attraction terrestre, sont indissociable.

La mesure d'angle est plus précise si le capteur est immobile ou en mouvement lent ou à vitesse constante - sans accélération autre que la pesanteur.

Ce capteur se décline en 2 axes et 3 axes. Il est utilisé soit comme un accéléromètre soit comme un inclinomètre.

Il est décrit de façon bien PLUS DETAILLEE sur la page du «CAPTEUR 2D.»

INCLINOMETRE = ACCELEROMETRE

Exemple d'étude

Capteur d'inclinaison en régime statique et dynamique chez Interface-z

Veaceslav Druta, Balançoire / Swing / Scrânciob (2004) :
Présentation de l'œuvre
Vidéo de l'installation

Statique / Dynamique

Régime dynamique : mesure d'accélération des gestes, des percussions virtuelles, des mouvements de danse, ...

Régime statique : mesure d'angle, de position autour d'un axe, de disposition d'un objet, d'inclinaison d'un bras, ...

Réglages

Chaque axe dispose de deux réglages afin de rendre le capteur optimal pour son application :

  • Gain : affecte la sensibilité du capteur aux variations de mouvements ou à l'inclinaison ;
  • Niveau de repos, ou zéro : valeur que le capteur donne lorsqu'il est horizontal, à plat, et immobile.

Les réglages de gain se situent du côté des connecteurs à 3 picots.

Les réglages de zéro sont à l'autre bout de la carte, vers le bord.

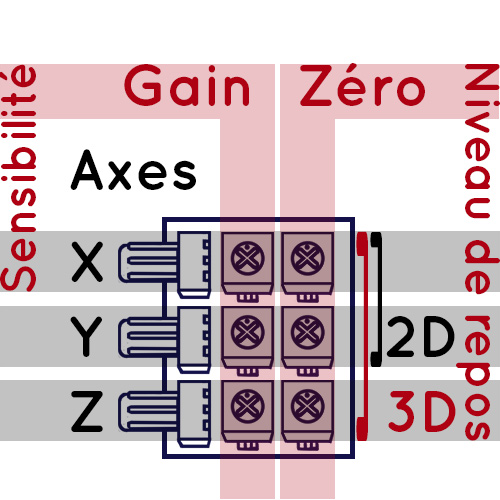

Trouver les réglages de l'inclino

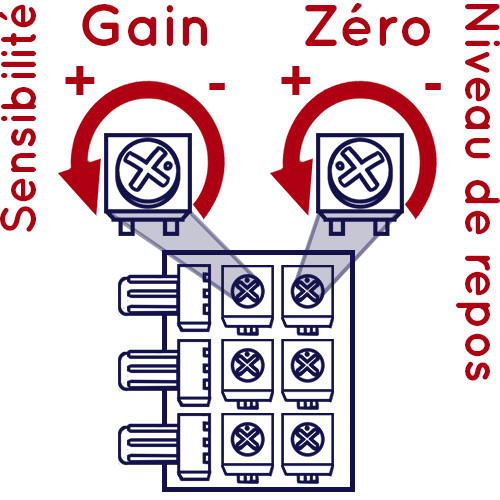

Le schéma suivant indique le sens de rotation des potentiomètres de réglage.

Potentiomètres de sensibilité et zéro

Interface-Z
cs-acc3D

Téléchargement

Fiche Acceleromètre-Inclinomètre

Fiche pratique et technique : tout ce qu'il faut savoir pour choisir, régler et utiliser notre capteur accéléromètre / inclinomètre !

Téléchargement (378.24k)
