Module 8 analogiques / 8 numériques
vers Midi

• Ces patches correspondent à la carte 16 capteurs (8-Ana/8-Num).
• Documentation de la carte, ensemble des docs utiles.
• Ensemble des patches disponibles actuellement (Max, Isadora, PD, Usine, Processing).
• Patches Isadora pour 8 Ana.



Pour télécharger un patch, clic droit sur l'image ou le lien et choisir "Enregistrer la cible sous...". Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.

Patches de test

Patch izz : Obtention des données en provenance de l'interface 12-Analogiques / 16-Numériques

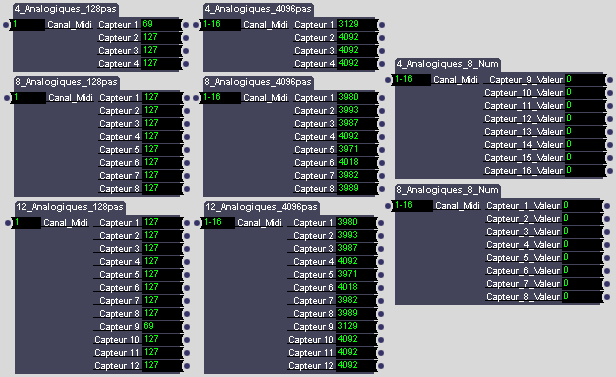

Fichier .izz complet pour le module 12-ana

Pour tous ces actors, le canal Midi est paramétrable en entrée. Ils sont tous détaillés et affichés dans la suite de la page.

Ce fichier regroupe tous les User Actors susceptibles d'être utiles avec une interface 12 analogiques :

Version 4 analogiques / 8 numériques

• Actor 4_Analogiques_128pas : utilise les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• Actor 4_Analogiques_4096pas : utilise les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• Actor 4_Analogiques_8_Num : utilise les 8 dernières entrées numériques, chaque capteur donnant des valeurs de 0 à 64.

Version 8 analogiques / 8 numériques

• Actor 8_Analogiques_128pas : utilise les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• Actor 8_Analogiques_4096pas : utilise les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
• Actor 8_Analogiques_8_Num : utilise les 8 premières entrées numériques, chaque capteur donnant des valeurs de 0 à 64.

Version 12 analogiques / 16 numériques

• Actor 12_Analogiques_128pas : utilise toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
• Actor 12_Analogiques_4096pas : utilise toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095.

Les valeurs des 16 entrées tout ou rien pour la version de la carte "12 ana 16 num" sont obtenues en utilisant côte à côte les deux actors 8_Analogiques_8_Num et 4_Analogiques_8_Num.

Ce raisonnement est également valable pour les entrées analogiques : l'actor 12_Analogiques peut être remplacé par les actors 8_Analogiques et 4_Analogiques, ce qui permet de gagner de la place dans la fenêtre si toutes les entrées de capteurs ne sont pas nécessaires.

Les actors 12_Analogiques permettent bien sûr aussi de récupérer les données des cartes 4 et 8 voies.

Actors pour la Version 4 analogiques / 8 numériques

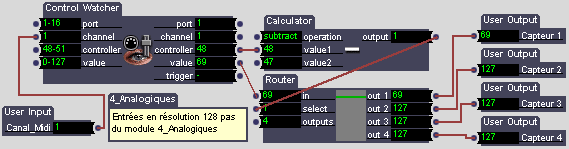

Actor 4_Analogiques_128pas

Actor 4_Analogiques_128pas.iza

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur ses quatre sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 48 et 51.

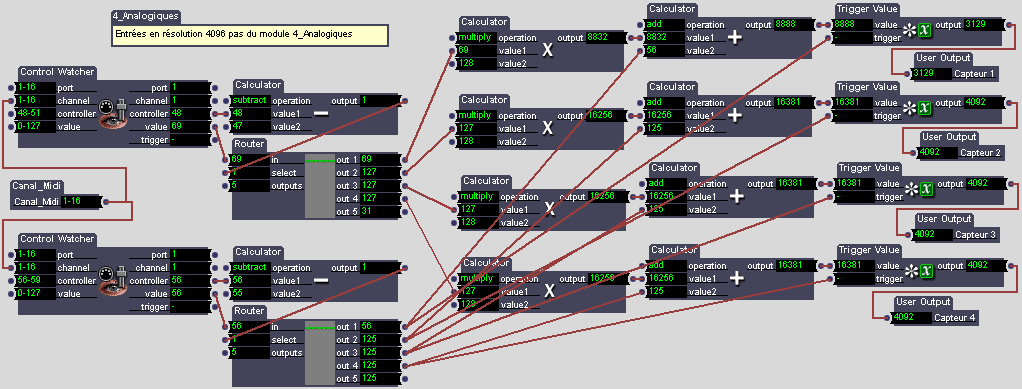

Actor 4_Analogiques_4096pas

Actor 4_Analogiques_4096pas.iza
Pour voir une image agrandie : ici

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 12 bits sur les quatre sorties (valeurs de 0 à 4095).

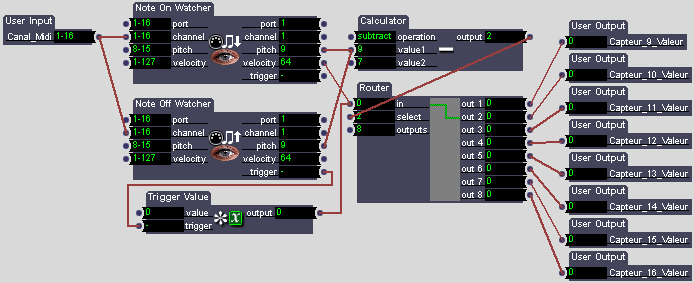

Actor 4_Analogiques_8_Num

Actor 4_Analogiques_8_Num.iza

Cet actor permet de tester l'interface et d'afficher les données des 8 derniers capteurs tout ou rien en 7 bits sur huit sorties (valeurs de 0 à 127). Notez que les pitchs des objets Note On/Off Watcher sont limités entre 8 et 15.

Actors pour la Version 8 analogiques / 8 numériques

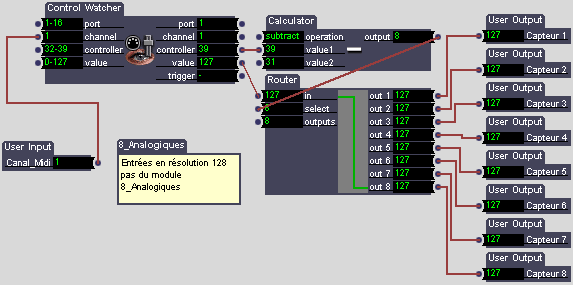

Actor 8_Analogiques_128pas

Actor 8_Analogiques_128pas.iza

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur les 8 sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 32 et 39.

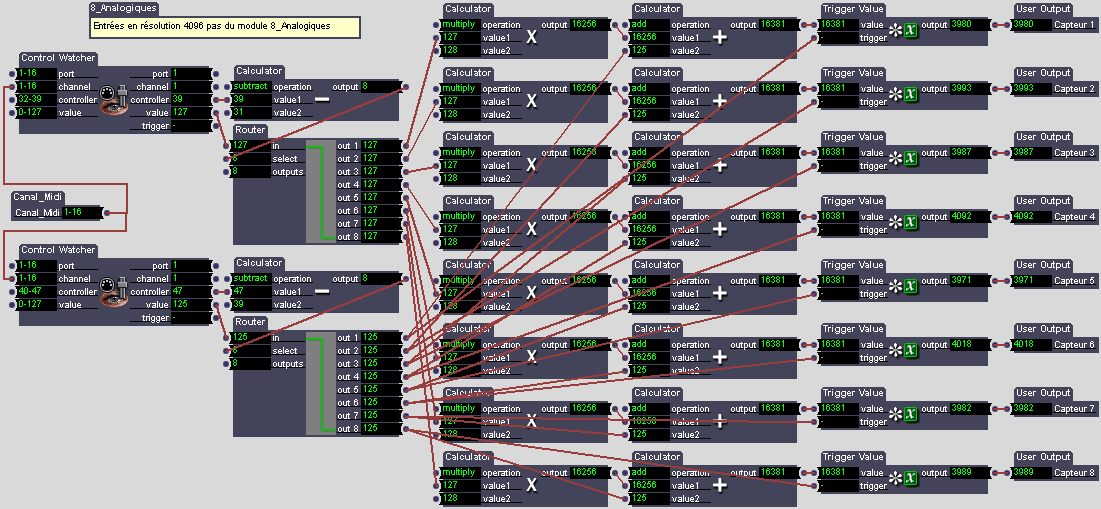

Actor 8_Analogiques_4096pas

Actor 8_Analogiques_4096pas.iza
Pour voir une image agrandie : ici

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 12 bits sur les huit sorties (valeurs de 0 à 4095).

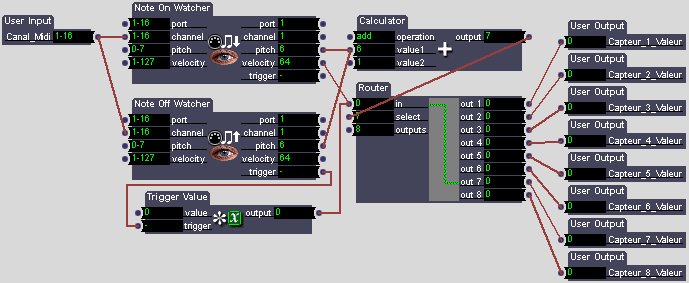

Actor 8_Analogiques_8_Num

Actor 8_Analogiques_8_Num.iza

Ces trois actors sont identiques à ceux utilisés pour l'interface "8 analogiques / 8 numériques" qui précédait la carte 12 analogiques 16 numériques.

Actors pour la Version 12 analogiques / 16 numériques

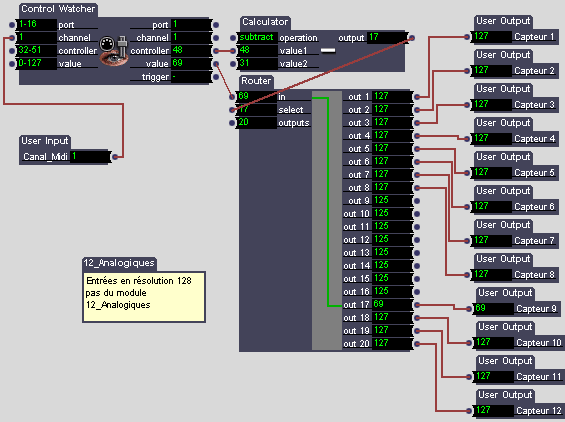

Actor 12_Analogiques_128pas

Actor 12_Analogiques_128pas.iza

Cet outil permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur les 12 sorties (valeurs de 0 à 127). Remarquez que le paramètre controller de l'objet Control Watcher est limité entre 32 et 51 et que toutes les sorties du Router ne sont pas utilisées.

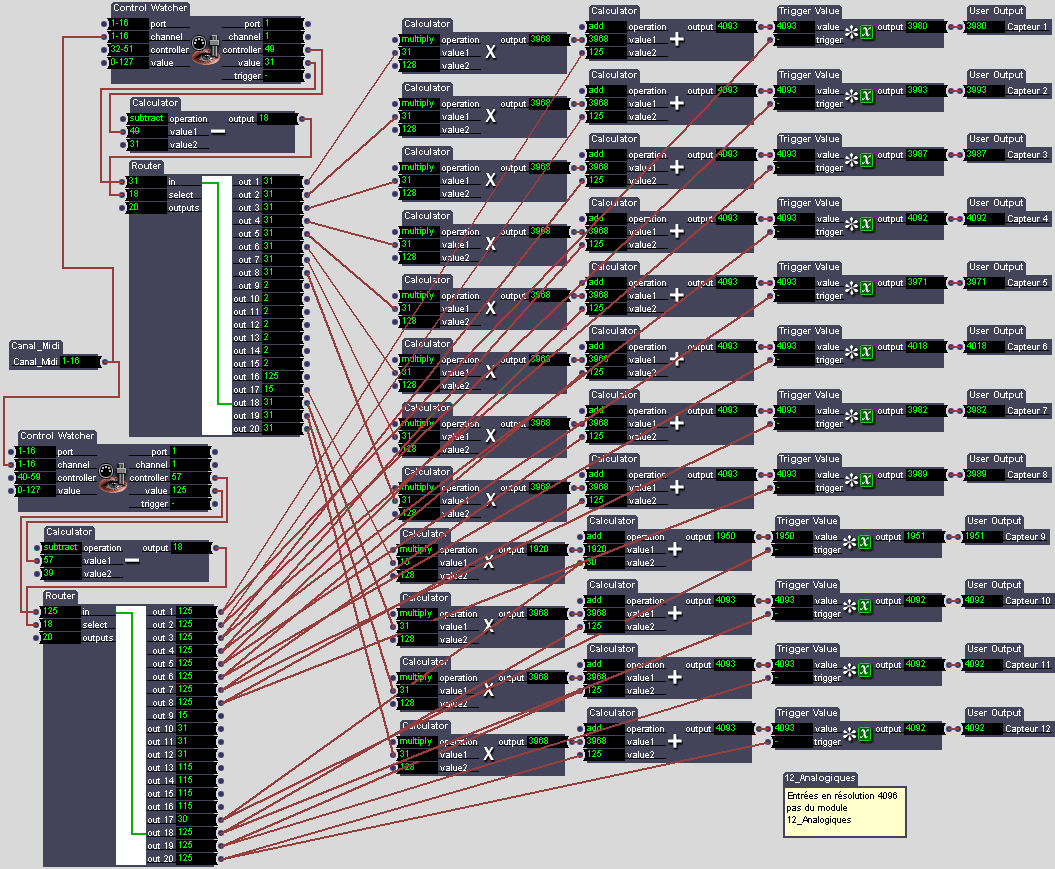

Actor 12_Analogiques_4096pas

Actor 12_Analogiques_4096pas.iza
Pour voir une image agrandie : ici

Cet outil permet de tester l'interface et d'afficher les données des douze capteurs en 12 bits sur les douze sorties (valeurs de 0 à 4095).

Ces patches ont été faits avec la version 0.9b38 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
