Module 8 analogiques / 8 numériques
vers Midi
- Ces patches correspondent à la carte 16 capteurs (8-Ana/8-Num).
- Documentation de la carte, ensemble des docs utiles.
- Ensemble des patches disponibles actuellement (Max, Isadora, PD, Usine, Processing).
- Patches Max 6 pour 8 Ana.
Cette page contient tous les sous-patches susceptibles d'être utiles avec une interface 12 analogiques / 16 numériques :
- Version 4 analogiques / 8 numériques
-
- quatre_ana_mode7bits : pour les 4 dernières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- quatre_ana_mode12bits : pour les 4 dernières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- test_4 : visualisation des 4 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.
- Version 8 analogiques / 8 numériques
-
- huit_ana_mode7bits : pour les 8 premières entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- huit_ana_mode12bits : pour les 8 premières entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- test_8 : visualisation des 8 voies analogiques en 128 et 4096 pas et des 8 dernières entrées numériques.
- Version 12 analogiques / 16 numériques
-
- douze_ana_mode7bits : pour toutes les entrées analogiques en 7 bits, chaque capteur donnant des valeurs de 0 à 127 ;
- douze_ana_mode12bits : pour toutes les entrées analogiques en 12 bits, chaque capteur donnant des valeurs de 0 à 4095 ;
- test_12 : visualisation des 12 voies analogiques en 128 et 4096 pas et des 16 entrées numériques.
- test_8_4 : visualisation des 12 voies analogiques en 128 et 4096 pas et des 16 entrées numériques.
- Fichier résumé
-
- 12_ana_sous-patches : fichier contenant tous les sous-patches pouvant être utiles dans la réception des données d'un 4/8/12 ana.
- Affichage des données au cours du temps
-
- 12_ana_affichage : affichage des données d'un capteur à l'aide d'un multislider.
Les objets Midi utilisés dans ces patches sont présentés en détail dans les pages Réception des données en Midi.
.... ~^(;,;)^~ ....
Version 4 entrées analogiques / 8 entrées numériques
Patch max 1 : Obtention des données des capteurs pour la version 4 entrées analogiques en 128 pas
Abstraction quatre_ana_mode7bits.maxpat
La réception des données (messages Midi Control Change) est basée sur l'objet ctlin.
Patch max 2 : Obtention des données des capteurs pour la version 4 entrées analogiques en 4096 pas
Abstraction quatre_ana_mode12bits.maxpat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

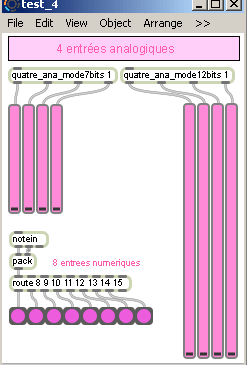

Patch max 3 : Test et visualisation des données pour la version 4 capteurs analogiques et 8 numériques
Le patch utilise les deux sous-patches détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).
.... ~^(;,;)^~ ....
Version 8 entrées analogiques / 8 entrées numériques
Patch max 4 : Obtention des données des capteurs pour la version 8 entrées analogiques en 128 pas
Abstraction huit_ana_mode7bits.maxpat
Patch max 5 : Obtention des données des capteurs pour la version 8 entrées analogiques en 4096 pas
Abstraction huit_ana_mode12bits.maxpat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

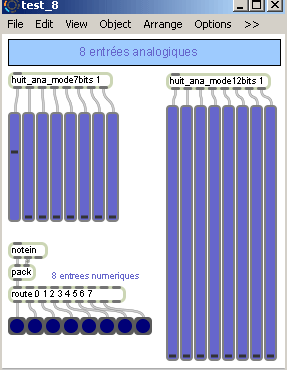

Patch max 6 : Test et visualisation des données pour la version 8 capteurs analogiques et 8 numériques
Le patch utilise les deux sous-patches détaillés précédemment pour les capteurs analogiques et un objet notein pour les capteurs numériques (messages Note On).
.... ~^(;,;)^~ ....
Version 12 entrées analogiques / 16 entrées numériques
Patch max 7 : Obtention des données des capteurs pour 12 entrées analogiques en 128 pas
Abstraction douze_ana_mode7bits.maxpat
Ce patch est compatible avec toutes les versions de la carte, 4, 8 et 12 entrées.

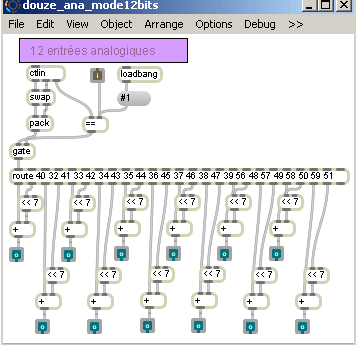

Patch max 8 : Obtention des données des capteurs pour les 12 entrées analogiques en 4096 pas
Abstraction douze_ana_mode12bits.maxpat
La carte doit être configurée en mode 12 bits, interrupteur 5 On.

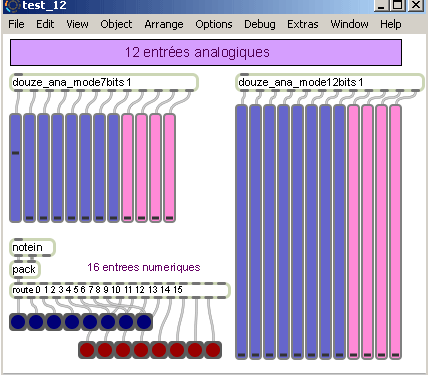

Patch max 9 : Test et visualisation des données pour 12
capteurs analogiques en 128 et 4096 pas et 16 numériques
Pour recevoir et afficher les données des douze capteurs, il faut soit utiliser le patch douze_ana_modeX soit les patches quatre_ana_X et huit_ana_ :

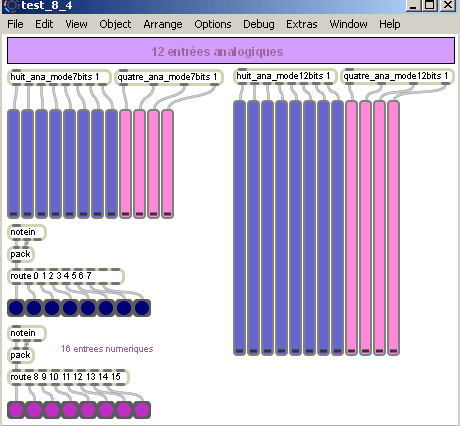

Patch max 10 : Test et visualisation des données pour 12 capteurs analogiques en 128 et 4096 pas et 16 numériques
Une carte à 12 entrées analogiques et 16 numériques est logiciellement équivalente à une carte 4 analogiques / 8 numériques avec une carte 8 analogiques / 8 numériques.
_._... /|\(;,;)/|\ ..._._
Autres visualisations de données de capteurs
Patch max 11 : Résumé - Toutes les abstractions
Fichier 12_ana_sous-patches.maxpat

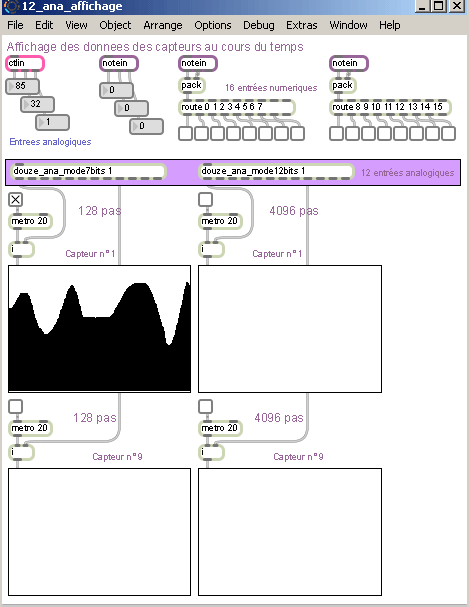

Patch max 12 : Visualisation des données au cours du temps pour un capteur analogique en 128 et 4096 pas
Fichier 12_ana_affichage.maxpat
L'affichage s'effectue à l'aide d'un multislider.
